Бензиновый триммер: устройство, виды и характеристики





Бензиновый триммер для травы - это автономный инструмент для скашивания высокой и густой травы.

Этот ручной инструмент может справиться с сорняками и даже с молодой порослью кустарников и деревьев, но он стрижет траву гораздо аккуратнее, чем бензиновая косилка, а высота стрижки полностью зависит от оператора.

Бензиновая косилка также способна без усилий скашивать мокрую траву, обрабатывать труднодоступные участки, не повреждая стволы деревьев.

Бензиновый триммер отличается от своих электрических или аккумуляторных аналогов тем, что

• тип двигателя;
• тип двигателя; - положение двигателя;
• тип источника питания.

Что такое бензотриммер?

Бензиновый триммер для травы - это ручное устройство, работающее на бензине, которое косит траву быстро вращающимся (3-9 тысяч оборотов в минуту) режущим инструментом различных типов.

Двигатель расположен в задней части машины и во время работы находится позади оператора, а режущий инструмент установлен с другой стороны.

Оператор сам выбирает высоту и угол наклона инструмента, что затрудняет получение такого же точного среза, как при использовании газонокосилки, но он может использовать бензиновый триммер для скашивания наклонных поверхностей.

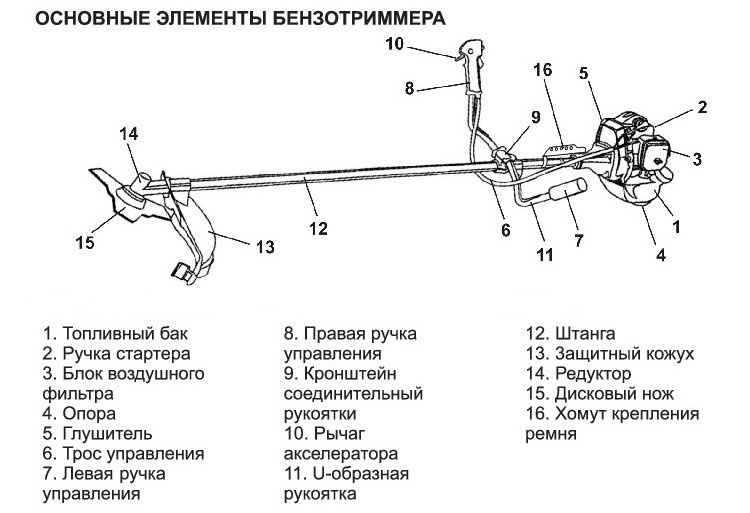

Из чего состоит бензокоса?

Машина состоит из следующих компонентов:

• сцепление;
• приводной вал;
• охрана;
• двигатель;
• подвесная система.
• коническая коробка передач;
• кривошип;
• режущий инструмент;





Двигатель

На бензиновые косилки устанавливаются как двухтактные, так и четырехтактные бензиновые двигатели. Двухтактные двигатели имеют более высокое соотношение мощности и веса, но потребляют больше топлива и менее надежны из-за неэффективной смазки подшипников коленчатого вала.

Они работают на смеси бензина и специального масла, которое не только подается в цилиндры, но и распыляется на подшипники для их смазки.

Четырехтактные двигатели тяжелее, но потребляют меньше топлива и более надежны, поскольку подшипники коленчатого вала смазываются маслом, находящимся в картере двигателя. Эти двигатели работают на чистом бензине, но требуют ежегодной замены моторного масла.

Объем камеры сгорания, независимо от типа двигателя, составляет 25-60 см3, что сравнимо с двигателем небольшого скутера, а мощность колеблется в пределах 0,5-5 л.с.

Все типы приводов также оснащены:

• топливный бак;
• топливный стартер;
• ручка управления с кнопкой запуска двигателя и регулятором скорости.
• воздушный дроссель для изменения режима работы;
• карбюратор;
• ручной стартер;

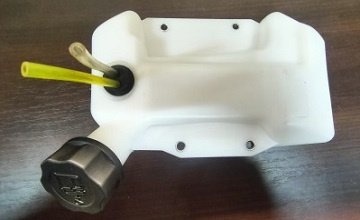

Топливный бак





Топливный бак выполнен из прозрачного пластика, так что количество топлива видно с первого взгляда.

В баке находится чистый бензин для четырехтактных двигателей и специальная топливно-масляная смесь для двухтактных двигателей.

Пластик устойчив к воздействию нефтепродуктов и относительно высоких температур и выдерживает незначительные удары без повреждений.

Внутри бака находится топливопровод, по которому бензин или топливная смесь подается к праймеру и карбюратору.

Праймер

Компрессор используется для нагнетания топлива в карбюратор до запуска двигателя, а после запуска двигателя смесь из бака всасывается вакуумом, создаваемым двигателем.

Это насос с впускным и выпускным клапаном и резиновой выпуклостью в качестве поршня - когда праймер нажат, бензин из праймера поступает в карбюратор, а когда праймер отпущен, сплющивающаяся выпуклость создает всасывание, которое высасывает смесь из бака.

Воздушная заслонка

Воздушная заслонка ограничивает забор воздуха при запуске, чтобы топливно-воздушная смесь в цилиндре двигателя была переобогащена и легче воспламенялась от слабой искры.

Наконец, мощность искры напрямую зависит от частоты вращения вала, поэтому при ручном запуске она в 20-40 раз ниже, чем после достижения двигателем рабочих оборотов.

Однако после запуска переобогащенная смесь сгорает неэффективно, поэтому частота вращения вала и выходная мощность ниже рабочей, поэтому воздушная заслонка открывается, обеспечивая нормальную подачу воздуха.

Ручной стартер

Револьверный стартер состоит из нескольких компонентов и позволяет провернуть коленчатый вал до скорости, необходимой для получения искры с помощью шатуна. Храповик обеспечивает прилегание револьверного стартера к коленчатому валу двигателя во время запуска двигателя и отсоединяет механизм от двигателя после достижения им своих оборотов.

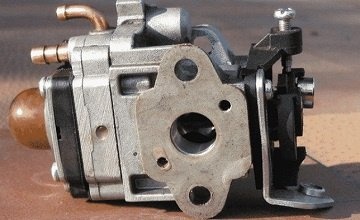

Карбюратор





Карбюратор смешивает воздух с бензином/маслом в определенной пропорции в соответствии с условиями работы двигателя.

Воздушный дроссель (дроссельная заслонка), соединенный тросом с ручкой, изменяет количество подаваемого воздуха, но при работе соотношение воздух/топливо всегда одинаково и зависит от установленных на заводе форсунок.

Воздушный фильтр установлен над карбюратором и отфильтровывает крупную пыль и другие частицы, опасные для двигателя. Перед карбюратором установлен топливный фильтр, который отфильтровывает различные загрязнения. В некоторых моделях фильтр устанавливается в баке или перед праймером.

Ручка управления

Рычаг управления прикреплен к рулевому колесу и закреплен болтами так, чтобы его можно было снять при необходимости. Это основной элемент, с помощью которого оператор запускает или останавливает двигатель и регулирует скорость двигателя в зависимости от нагрузки.

Сцепление

Этот механизм отсоединяет вал при работе двигателя на низкой скорости, позволяя безопасно перевозить фрезу на короткие расстояния без остановки.

Сцепление состоит из:

• нажимные пластины;
• весы;
• чашки.
• пружины;

Под действием центробежной силы грузики и нажимные пластины выталкиваются наружу по направлению к окружающей чашке, но сила пружины достаточна для того, чтобы между ними не было контакта на холостом ходу.

При увеличении оборотов двигателя центробежная сила сначала прижимает их к чашке, а затем настолько сильно, что они без потерь передают энергию вращения коленчатого вала двигателя.

Приводной вал

Приводной вал представляет собой плоский стальной стержень, установленный внутри стальной или алюминиевой трубы на нескольких подшипниках. Эта деталь является одной из самых важных и уязвимых, поскольку если вал даже немного деформируется, при работе косилки будут возникать сильные вибрации.

Если приводной вал изначально погнут, то внутри него находится не стержень, а сплетенный стальной трос (корд), который не вызывает сильных вибраций, но не подходит для передачи больших крутящих моментов.

Поэтому арочные приводы используются только на маломощном оборудовании, а их главное преимущество заключается в том, что они могут срезать траву прямо под ногами.

Существуют модели с разъемным или гибким приводным валом. Разборный вал значительно уменьшает место для транспортировки и хранения косы, а гибкий вал позволяет косить траву или подстригать кусты в сложных условиях, где использование обычной модели затруднено или даже невозможно.

Рукоятка





Рукоятка выполнена в форме полукруга или больших рогов и состоит из пяти частей:

• складной рычаг;
• левая и правая трубы;
• правая ручка.
• левая ручка;

Передвигая рукоятку по приводному валу, оператор регулирует косилку для более удобной работы, а затем затягивает откидные крепежные болты, чтобы зафиксировать ее на месте.

Левая и правая трубки также могут быть отрегулированы под оператора, а затем закреплены винтами. Левая рукоятка используется только для корректировки положения триммера в пространстве. Правая ручка, помимо корректировки положения триммера, используется для управления двигателем.

В нем есть:

• кнопка включения/выключения двигателя;
• дроссельная заслонка;
• Ключ дроссельной заслонки фиксируется в выбранном положении.

Если мотокоса используется левшой, правую и левую рукоятки можно поменять местами. Кнопка блокировки рычага дроссельной заслонки может быть сложной в управлении, но она редко используется, так как двигатель необходимо регулировать на ходу, чтобы он не достигал максимальных оборотов без нагрузки.

Конусный редуктор

Угловая передача соединяет ось вращения приводного вала и режущего инструмента. В его основе лежат две конические шестерни, помещенные в силуминовый корпус и соединенные с отдельным валом.

Длительная работа этого устройства возможна только при наличии достаточного количества смазки для уменьшения трения между зубьями шестерен.

Для смазки в корпусе просверливается отверстие, через которое подается или закачивается смазка. Чтобы защитить механизм от пыли, отверстие закрывается винтом, но некоторые триммеры оснащены пресс-масленкой, а значит, для смазки необходим специальный шприц.

Режущий инструмент

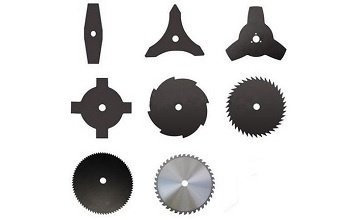

Ниже перечислены основные типы режущего оборудования:

• Специальная пластиковая леска;
• Многолезвийный (2-5);
• цепь.
• Диск с заостренными зубцами;

Рыболовная леска наматывается на катушку или головку и используется для кошения не слишком густой и плотной травы.

Его преимущество заключается в том, что он недорогой и относительно легко заменяется, а при ударе о землю или препятствие причиняет мало вреда.

Основным недостатком лески является то, что она сильно травмирует траву, что замедляет ее рост, поэтому леску не следует использовать для зелени, так как замедление роста зеленой массы не приведет к уменьшению количества валков за сезон и, следовательно, общего объема урожая.

Лезвия изготовлены из металла или прочного пластика. Пластиковые лезвия установлены на опорной пластине, поэтому они свободно вращаются вокруг собственной оси, а при столкновении с препятствием поворачиваются и избегают повреждений.

Ведь энергия удара - это произведение массы и квадрата скорости, а масса такого ножа мала, да и скорость удара гасится вращением ножа вокруг собственной оси.

Существуют также металлические ножи такой конструкции, но большинство из них - штампованные, то есть выкованные из одного листа металла.

Металлические ножи намного острее и прочнее пластиковых, и их можно при необходимости заточить, о чем мы рассказывали здесь, поэтому их можно использовать даже для скашивания молодой поросли кустов и деревьев.

Существуют также ножи для тростника, обладающие повышенной массой, что дает им достаточно кинетической энергии для срезания стебля и поддержания высокой скорости, но они используются только в сочетании с мощными триммерами. Для корма лучше всего подходят ножи с максимальным количеством лезвий, так как они не измельчают траву, а скатывают ее в валок.

Зубчатые лезвия менее эффективны при срезании травы, чем любое лезвие или леска, поэтому их чаще всего используют для срезания веток и молодых деревьев. Цепной режущий инструмент даже превосходит леску по травмоопасности, поэтому его следует использовать там, где необходимо очистить заросшие сорняками участки.

Защита





Дефлектор - это полукруглая пластиковая деталь, которая закрывает режущее устройство и предотвращает отбрасывание скошенной травы в сторону оператора.

Он устанавливается на приводной вал и фиксируется пластиковыми защелками, которые затягиваются винтами.

В зависимости от условий работы его можно перемещать по валу, а в некоторых случаях даже снимать, но инструкция по эксплуатации большинства триммеров запрещает работу без защиты. Скорость частиц, вылетающих из-под лезвия или шнура, очень высока, а значит, они могут серьезно повредить глаза оператора.

Подвесная система

Основное назначение подвесной системы - разгрузить руки оператора от веса триммера. Самые дешевые системы состоят из ремней и очень неудобны в использовании, так как неэффективно распределяют вес достаточно тяжелого устройства.

Более дорогие системы изготавливаются из широких кожаных или холщовых ремней с жесткими вставками, которые лучше распределяют нагрузку, а это значит, что человек, работающий с такой системой, устает гораздо медленнее. Поэтому некоторые покупатели, выбирающие бюджетные секаторы, одновременно покупают новый жгут.

Принцип работы

Скорость вращения выходного вала конического редуктора, а значит и установленного на нем режущего элемента, составляет 3-9 тыс. об/мин, так что даже круглая или квадратная линия эффективно срезает траву.

Это происходит потому, что чем дальше леска находится от центра вала, тем больше ее угловая скорость, что вызывает слишком большую инерцию в стеблях растений, так что леска тянет верхнюю часть растения от нижней.

Ножи без острых кромок работают по тому же принципу, в то время как ножи с заточенными лезвиями предназначены для аккуратного срезания травы, поэтому, если они достаточно острые, они могут срезать траву так же аккуратно, как газонокосилка.

Поскольку вес триммера распределяется на плечи оператора благодаря системе подвески, оператору необходимо только руками изменять наклон режущего элемента, визуально контролировать его положение относительно земли и регулировать двигатель.

Даже кратковременная работа двигателя на высокой скорости без нагрузки или длительная работа на максимальной скорости с минимальной нагрузкой значительно увеличивает износ деталей двигателя. Поэтому оператор должен самостоятельно выбирать и управлять двигателем с помощью кнопки на правом рулевом колесе.

Характеристики устройств различной мощности

Для описания характеристик мы отобрали наиболее популярные устройства и разделили их на группы в зависимости от мощности двигателя:

• низкая мощность (≤1 л.с.);
• средней мощности (1-2,5 л.с.);
• высокая мощность (≥2,5 л.с.).

Маломощные

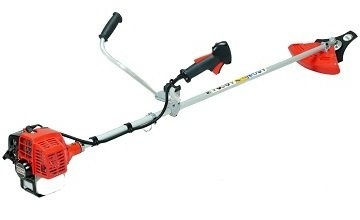

ECHO SRM-2305SI - легкий триммер с двухтактным двигателем мощностью 0,77 л.с., оснащенный прямым приводным валом из стальной шины.

Он может быть оснащен стальными лезвиями и режущими дисками, а также может использоваться для срезания молодой поросли (только при использовании острого, многолезвийного, заточенного лезвия или диска).

Несмотря на довольно высокую цену, обычная подвесная система в комплект не входит.

Husqvarna 122C - это небольшая бензиновая коса с изогнутым приводным валом, внутри которого находится жесткий трос. Двухтактный двигатель имеет мощность 0,82 л.с. и не может использоваться с любым типом дисковых или циркулярных пил. Новая конструкция глушителя эффективно гасит звук двигателя, поэтому бензокосилка издает значительно меньше шума при кошении травы, чем ее аналоги с двигателями такой же мощности.

DDE GB26RD - одна из самых экономичных двухтактных бензопил с прямым приводом мощностью 1 л.с. Он может работать со всеми типами режущих инструментов и очень популярен благодаря своей низкой стоимости.

Модель	Тип двигателя (2T/4T)	Hp.	Тип приводного вала	Разделенный бум	Вес кг	Цена тыс. руб
ЭХО SRM-2305SI	2Т	0,77	Бар	Нет	5,7	22,5
Husqvarna 122C	2Т	0,82	Боуденовский кабель	Нет	4,4	14
DDE GB26RD	2Т	1	Бар	Да	6,1	9

Средней мощности

CHAMPION T 333-2 - этот триммер является одним из лучших по соотношению мощности и цены, он оснащен только триммерной головкой и трехлопастным ножом с грубо заточенными лезвиями. Машина может работать с диском, но его нужно покупать отдельно.

Косилка также оснащена разъемным приводным валом, поэтому при транспортировке или хранении она занимает мало места. Хотя эта косилка производится в Китае, она отличается высоким качеством изготовления и надежностью.

HUTER GGT-1300S - несмотря на несколько большее соотношение мощности и цены, чем у предыдущей модели, диапазон качества изготовления этого устройства очень широк, поэтому можно встретить экземпляр, не требующий доработки, но плохо собранный.

Триммер также не очень надежен, поэтому используйте его осторожно, так как он быстро выходит из строя.

Однако до необходимости капитального ремонта может пройти от 5 до 10 лет надежной работы.

Ранцевая газонокосилка STIHL FR 131 T имеет гибкий вал, что делает ее идеальной для кошения травы в труднодоступных местах. Качество сборки и надежность отличные, но из-за высокой цены покупки он не очень популярен. Расположение органов управления и отсутствие полноразмерной ручки также отличаются от других моделей.

PATRIOT PT 4555 ES Countri - несмотря на низкую цену для такого мощного двигателя, бензиновая газонокосилка отличается высоким качеством сборки и хорошей надежностью. В комплект входит четырехлопастное лезвие и триммерная головка.

Модель	Тип двигателя (2T/4T)	Выходная мощность	Тип приводного вала	Разделенный бум	Вес кг	Цена тыс. руб
МИСТЕР Т 333-2	2Т	1,22	Бар	Нет	5,8	8
HUTER GGT-1300S	2Т	1,8	Бар	Проверьте	6	8,1
STIHL FR 131 T	4Т	1,9	Гибкий	Да	9,6	58
PATRIOT PT 4555 ES Countri	4Т	2,5	Бар	Нет	6,1	9

Мощные

DAEWOO DABC 520 - Эта коса оснащена лезвием и триммерной головкой и полной системой подвески на рюкзаке. Благодаря такому сочетанию триммер способен справиться с любым типом травы, подрезать деревья и удалять нежелательную молодую поросль. Качество изготовления всегда очень высокое, как и надежность, поэтому при надлежащем уходе устройство прослужит несколько десятилетий.

ЗУБР КРБ-2500 - эта мощная полупрофессиональная коса подходит для скашивания травы и обрезки деревьев, так как в комплект входит режущий диск в дополнение к катушке с леской.

Качество сборки неравномерно, поэтому вы можете встретить как хорошо сделанную модель, так и требующую ремонта.

Надежность также невысока, но при бережной эксплуатации он может проработать до замены двигателя 5-10 лет. С другой стороны, удобная система подвески поставляется вместе с косилкой, поэтому вам не придется покупать ее отдельно.

STURM BT8972D - эта косилка является одной из самых мощных и подходит даже для коммерческого использования. Они сочетают в себе хорошее качество сборки и надежность с разнообразными вариантами комплектации, поэтому вы можете найти модели как с диском и ножом, так и без них.

В сочетании с циркулярной пилой он подходит для обрезки ветвей и даже для валки взрослых деревьев диаметром до 120 мм.

Модель	Тип двигателя (2T/4T)	Hp.	Тип приводного вала	Разделенный бум	Вес кг	Цена тыс. руб.
DAEWOO DABC 520	2Т	3	Бар	Нет	8,6	14
ЗУБР КРБ-2500	2Т	3,3	Бар	Нет	7,3	10
STURM BT8972D	2Т	4,8	Бар	Нет	8,6	20

Полезное видео

В этом видеоролике показано, из чего состоит карбюратор бензопилы:

Заключение

Бензиновая коса - гораздо более универсальный инструмент, чем электрический или аккумуляторный триммер, поскольку ее можно использовать не только для скашивания различных видов травы, включая сорняки и молодую поросль, но и для обрезки и спиливания деревьев.

Производительность таких устройств напрямую зависит от мощности двигателя - чем выше этот параметр, тем больше операций (с подходящим режущим инструментом) может выполнить бензиновый триммер.
