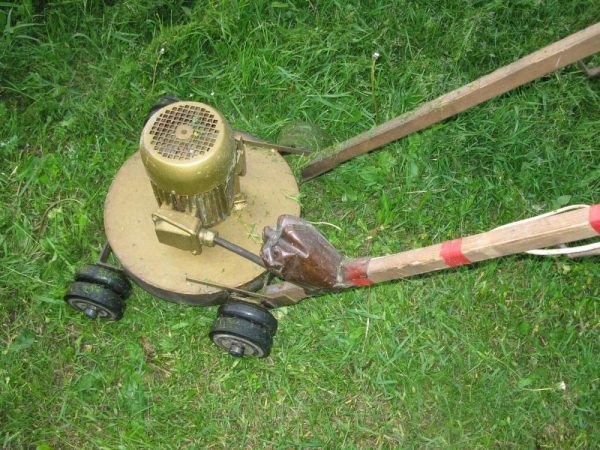

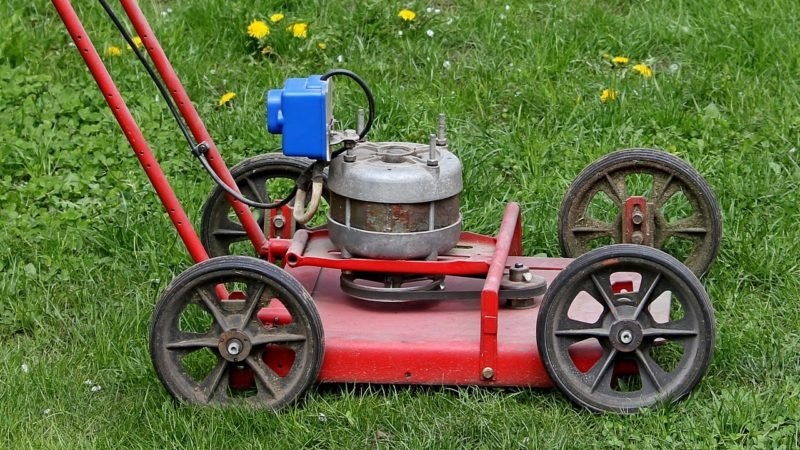

Пошаговая инструкция сборки газонокосилки электрической своими руками





На дачном участке, предназначенном в первую очередь для отдыха и лишь во вторую очередь для сбора урожая, без газонокосилки сложно обойтись. Даже электрическая газонокосилка, сделанная своими руками, значительно упрощает уход за участком, чем коса.

Электрическая газонокосилка применение

Электрическую или бензиновую газонокосилку сложно назвать незаменимым элементом.

Тем не менее, он помогает привести в порядок газон, который является не только ухоженным участком, который привлекает взгляды соседей, но и говорит о состоянии его владельца. Найти электрическую газонокосилку, соответствующую вашим предпочтениям, в наше время не проблема.

Однако обойдется такое удовольствие недешево, поэтому для многих электрическая газонокосилка своими руками - более привлекательный вариант. Чтобы собрать столь необходимую самодельную электрическую конструкцию, достаточно нескольких вечеров, легко найдя в компании мотор средней мощности: от бензопилы, пылесоса, дрели, даже стиральной машины.

Самодельный электроприбор позволяет неплохо сэкономить и получить удовольствие от творчества.

Из чего состоит газонокосилка электрическая

Конечно, самая важная часть, включая самодельную электрическую газонокосилку, - это двигатель. Двигатели способны преобразовывать энергию в механическую энергию любого другого типа.

Они делятся на первичные, которые преобразуют энергоресурсы в механическую энергию, и вторичные, которые преобразуют энергию, полученную из других источников:

• химическая энергия топлива - двигатель внутреннего сгорания;
• топливо, то есть при сгорании топлива - поршневой двигатель;
• зажечь смесь сжатого воздуха в цилиндрах - бензина;
• работает за счет воспламенения топлива под давлением - дизель, который отличается невысокой стоимостью и возможностью длительной эксплуатации;
• газ, работающий за счет подачи тепла (при постоянном объеме);
• электрический.

Выбирая моторчик, нужно знать, что качество стрижки напрямую зависит от скорости мотора - чем выше это значение, тем выше качество. То есть зависит от линейной скорости, которая прямо пропорциональна скорости фрез: чем она выше, тем больше сцепление.

из практики известно, что лучший вариант - это самодельная электрическая конструкция со следующими характеристиками:

• мощность мотора 1 кВт;
• количество оборотов - 1,5 тысячи об / мин;
• улов - 50 см. Вырезать и сорняки будет и менее мощный двигатель - 500 кВт (1500 об / мин). Но будет только хуже. При этом ножи тупятся быстрее с маломощными моторами.

Электрическая газонокосилка имеет удобную ручку и ножи. Поскольку самодельная конструкция питается от сети, потребуется длинный кабель. Для комфортной работы не обойтись без колес, которые прикреплены к нижней части рамы, которая скрепляет все части вместе.

Для удобства используется защитный чехол.





Где найти детали

Для электрической газонокосилки подойдет двигатель мощностью 500 Вт устаревшей, работающей бытовой техники. Это может быть пылесос, дрель, бензопила, болгарка или стиральная машина.

Чем выше мощность мотора (в идеале 1 кВт), тем больше самодельный прибор проработает на более низких оборотах. В результате ножи будут меньше тупиться.

Также площадь захвата зависит от мощности двигателя, т. Е. Площадь разрезается одним ножом за раз.

Размер самодельной электрической газонокосилки и диаметр ножа, который также считается одной из основных деталей, от качества которой зависит результат и срок службы, зависят от выбранного двигателя.

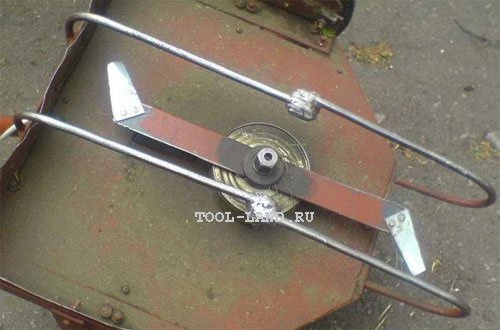

Каким должен быть нож самодельной конструкции?

Чтобы нож не приходилось часто затачивать, рекомендуется делать его из качественной стали. Затачивают, чтобы защитить вал мотора от повреждений, неравномерно: затачивают края, не касаясь точки, где он примыкает к валу, так как трава в этом месте практически не срезается, а только наматывается на нож.

Полосы инструментальной стали шириной 20-50 мм и толщиной 2-3 мм являются подходящим исходным материалом для изготовления этой детали. Хотя более толстый нож сильнее, более тонкое лезвие лучше режет сорняки.

Нож может быть:

• полоска, концы которой острые и несут ножи;
• состоят из двух ножей, закрепленных друг относительно друга под углом 180 градусов. Их можно ставить прямо или под углом.

В первом варианте длина ножа и ширина ручки одинаковы - 30-50 см. Длина используемых во втором случае ножей не превышает 50-80 см. Есть несколько способов крепления ножей на один или два болта. Надежнее, конечно, второй вариант. Но ножи с болтовым креплением при возникновении препятствия могут изгибаться, не деформируясь и не ломаясь.

По форме он может быть прямым, изогнутым (как у фирменных электроприборов), фигурным (трапециевидным). Заостренная часть с обоих концов может быть сплошной с отверстием в центре для винта.

Нож может представлять собой составную конструкцию, например острый кусок, прикрепленный к стальной полосе с помощью сварки или болтов. Самым необычным будет нож, представляющий собой острый цельный диск.





Такой нож самый безопасный: обычный при ударе о камень может сломаться, и диску это не грозит.

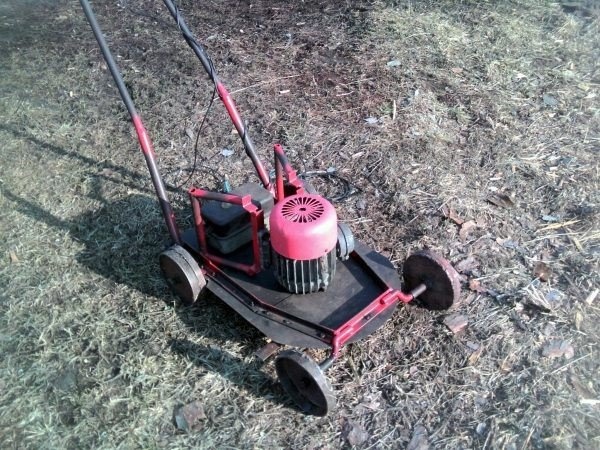

Ручка самодельной косилки электрической





Ручка может быть любой длины и формы, на усмотрение мастера. На практике часто используется рама инвалидной коляски, которая решает сразу три задачи, поскольку одновременно выполняет роль рамы, ручки и колес. Если коляски нет, ее делают из трубок или вырезок от садового инвентаря.

Из чего бы ни была сделана ручка, важно правильно ее выбрать, исходя из роста человека, использующего газонокосилку. Оптимальная длина около 90 см.

На завершающем этапе соедините шнур и установите сетку для защиты от срезанных сорняков. Сетка закреплена над косилкой. На этом сборка косилки завершена, и можно переходить к тесту.

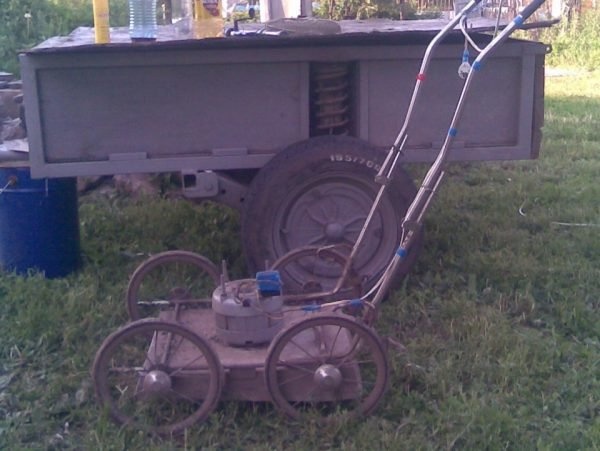

Колеса

Колеса просты в использовании, позволяя газонокосилке легко перемещаться. Уже было сказано, что оптимальный выбор колес - это прогулочная коляска. Но подойдут и колеса пылесоса, большой детской машины. В крайнем случае они вырезаны из дерева.

Видео: самодельная газонокосилка

Диаметр колес для самодельной электрической газонокосилки выбирается исходя из того, что расстояние между землей и ножом составляет 5-6 см, что является оптимальной высотой с точки зрения эстетики и качества стрижки газона. При срезании выше, чем трава, трава «трескается», и газон становится неровным. Если уменьшить это значение, работать на неровной поверхности опасно.

Нет единого мнения о количестве требуемых колес. Это может быть 2,3 или 4 колеса.

Два колеса конструкции придают маневренность, позволяют косить траву даже в труднодоступных местах. И найти их одного диаметра проще, чем 3 или 4.

Мы рекомендуем:

• Газонокосилка из стиральной машины своими руками
• Как выбрать электрическую газонокосилку
• Самостоятельный ремонт электрических газонокосилок

В последнем случае можно очень точно установить расстояние от земли ножей. В трехколесном устройстве пара колес размещается сбоку от ручки, так что конструкцию можно легко поднять спереди и сделать разворот, нажав на ручку.

с маленькими колесами работать сложнее, поэтому рекомендуется выбирать больший диаметр.

Дополнительные опции

Это включает:

• регулируемая по высоте ручка;
• травосборник для сбора срезанных сорняков;
• защитные отбойники, благодаря которым нож не соприкасается с землей.

Шнур питания

Кабель также подходит для любой бытовой техники. Если его длина небольшая, подключить его к сети помогут удлинители.

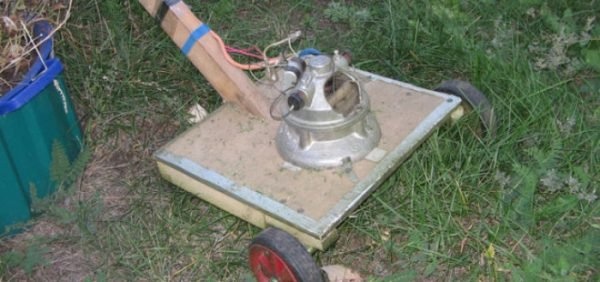

Изготовление каркаса

Каркас изготавливается из толстой фанеры или металла. Чтобы самодельная конструкция была безопасной и меньше требовала ремонта, нужна еще и защитная пленка. Лучший материал для его изготовления - металл.





Размер этой детали зависит от длины ножа. Но, редко, когда максимальная ширина больше 60 см. Взяв лист толщиной не менее 3 мм, вырежьте квадрат 50х50 см (или 60х60 см). Отверстие под мотор нужно просверлить по центру (на пересечении квадратных диагоналей).

Фланцевый мотор монтируется снизу прямо на самодельную раму. Чтобы надежно закрепить двигатель ушками, требуются дополнительные крепления, которые необходимо приварить к раме.





Металлический каркас более надежен и менее подвержен деформации. Но если металла нет, можно сделать его из фанеры или доски.

крышка необходима для предотвращения попадания сорняков и другого мусора на вал двигателя. Самый простой вариант - использовать консервную банку. Если есть желание сделать обертку, можно придать ей более эстетичный вид. Высокая крышка также защищает электрический механизм.

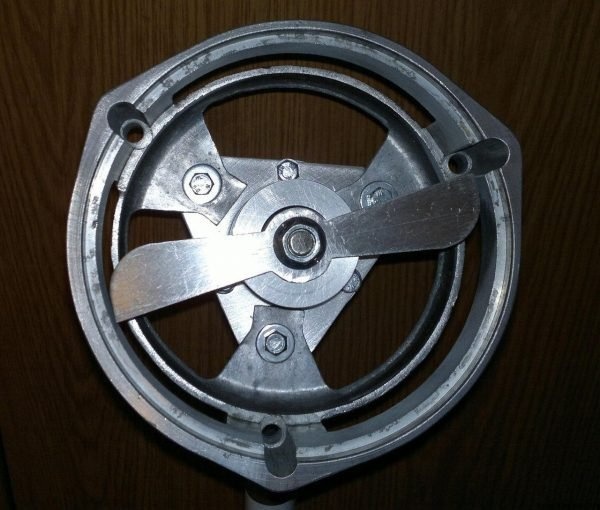

Собираем газонокосилку

Для сборки потребуются следующие инструменты:

• сварочный аппарат;
• ножовка по металлу.

Готовый кожух надевается на вал, затем устанавливается острый нож, фиксирующий весь механизм болтом. По окончании к раме крепятся колеса, для чего необходимо приварить уголки с предварительно просверленными отверстиями.

Размер колес подбирается таким образом, чтобы нож проходил по земле на высоте 5-7 см. В нижнем положении велика вероятность контакта с землей, а в более высоком - измельчение сорняков (не режущий).

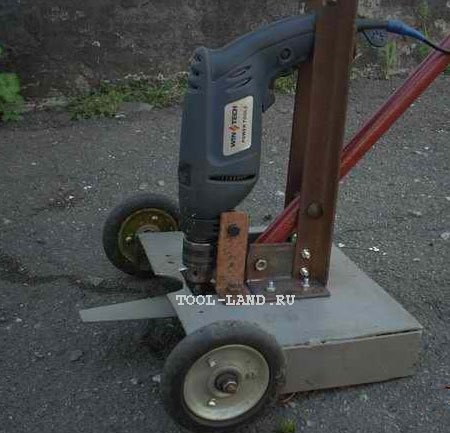

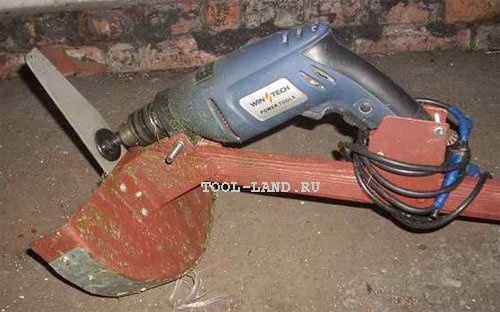

Косилка электрическая из дрели

Каркас выполнен изогнутой формы. Примером может служить самодельная дрель, где вместо дрели прикреплен широкий нож. Сверло крепится к ручке рамы.

К достоинствам такого устройства можно отнести:

• отсутствие подключения шнура питания, так как используется перфорационный механизм;
• возможность стричь траву возле тротуаров и под деревьями.

Крепление к раме сеялки найти несложно, но по длительности работы и надежности самодельная газонокосилка на ее основе иногда будет уступать асинхронным двигателям, которые для этих целей используются чаще. Поэтому для ухода за большими площадями предпочитают последнее.





Лучше всего подойдет дрель, если вам нужно собрать самодельный триммер.





Из бензопилы

В этом случае двигатель бензопилы устанавливается на специальную раму, сваренную из труб и крепятся ножи. Мощный двигатель такой самодельной газонокосилки справляется не только с травой, но и с небольшими кустами.

Преимущества и недостатки самодельных конструкций газонокосилок

Они зависят от деталей, используемых для сборки.

Основные преимущества:

• экологичность;
• дешевизна (так как можно использовать любую бытовую технику);
• тишина (если используется асинхронный двигатель).

Несомненно, низкий уровень шума является важным показателем, но поскольку любая газонокосилка, в том числе и самодельная, невероятно упрощает ручную работу, ее можно переносить, поэтому подойдет любой другой двигатель.

Не рекомендуется использовать мотор пылесоса из-за его быстрого перегрева. Если других нет, можете использовать и это. А с перегревом бороться с помощью подходящего кожуха, сделанного из проволочной сетки или с отверстиями для циркуляции воздуха.

Недостатком самодельного инструмента является то, что нож не регулируется по высоте. Но, если у вас есть определенные навыки, вы можете решить эту проблему.





Техника безопасности во время эксплуатации

Технику безопасности нужно соблюдать как при работе с заводской газонокосилкой, так и самодельной, так как у них есть ножи и инструмент работает от сети.

перед подключением прибора к сети важно проверить:

• надежное крепление болтов;
• заточка ножей;
• свободное колесо.

На обрабатываемом участке рекомендуется собрать все, что может вызвать разрушение конструкции дома и травмы человека, который управляет им: деревянные блоки, камни, мусор. На территории не должно быть детей и домашних животных.





Использование устройства

Косилка толкается перед ними, при необходимости отключается, отключая питание, вынимая шнур из розетки, но не нажимая кнопку, расположенную рядом с двигателем. Стрижка мокрой травы категорически запрещена.

Ремонт и чистка производятся только после отключения косилки от сети и полного ее остывания. При неукоснительном соблюдении правил самодельное устройство прослужит долгие годы.

В помощь тем, кто решил собрать газонокосилку своими руками, ниже приводится видео.

Видео: газонокосилка своими руками

Для сборки необходимой самодельной конструкции в хозяйстве часто используется мотор для косилки с вертикальным валом, который применяется также для лодок и культиваторов.

Применяются одно- и двухцилиндровые двигатели с вертикальным расположением вала, в том числе для буровых и мотобур, минитракторов, оросительных насосов, измельчителей бетона, деревообрабатывающего оборудования и бетонорезов. Из этих установок их можно позаимствовать для сборки самодельной электрической газонокосилки.
