Как сделать газонокосилку из старых инструментов и бытовой техники своими руками

Газонокосилки используются для ухода за газонами, украшения переднего газона. В магазинах огромный ассортимент этих устройств, но они дорогие. Поэтому вы можете сделать газонокосилку самостоятельно.

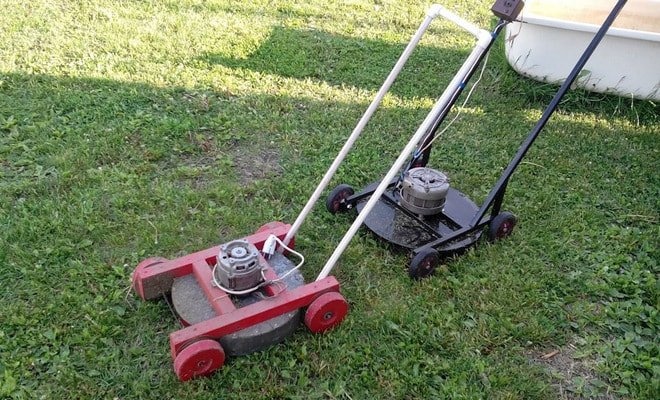

Как сделать газонокосилку своими руками

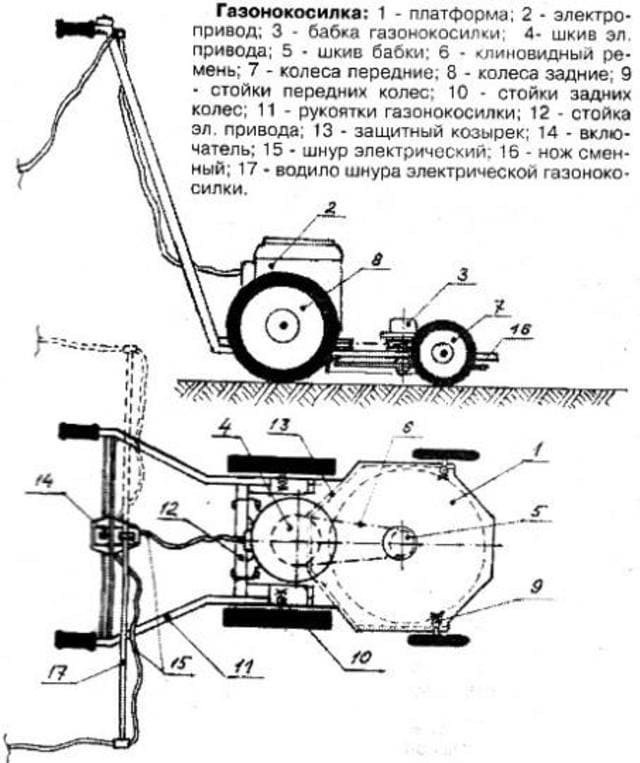

Сделать газонокосилку можно с бензиновым или электрическим двигателем. Бензин используется на больших площадях, они не привязаны к электричеству. На небольших дачных участках с небольшим объемом работ применяют электроприборы. Агрегат состоит из следующих элементов:

• двигатель;
• рычаг управления;
• корпуса;
• ножи.

Двигатель установлен на платформе, под ней монтируется резак. Ручка и рычаг прикреплены к самой платформе. Самодельные самоходные газонокосилки сохранят ваш газон в отличном состоянии.

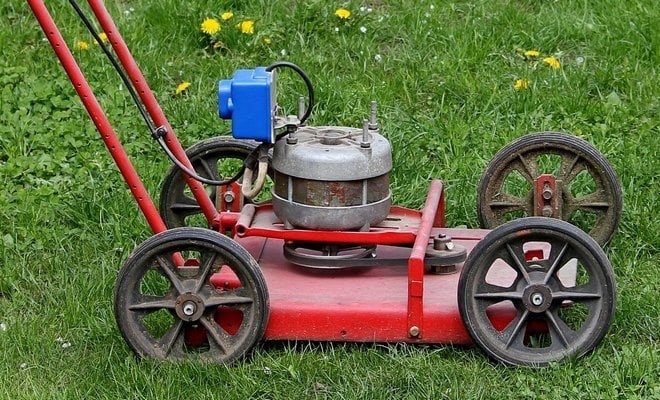

Из стиральной машины

Домашний умелец при желании может сделать из стиральной машины своими руками газонокосилку. Экономичная газонокосилка стиральная машина состоит из следующих частей:

• мотор стиральной машины;
• стальные ножи;
• колеса от тележки;
• трубка ручки;
• электропровод;
• выключатель;
• вилка.

Для изготовления самоделок можно использовать мотор мощностью 180 Вт, в котором есть конденсатор и реле стартера. Этот двигатель взят от стиральной машины. Стоит собрать или изготовить колеса из фанеры. Их нужно размещать на расстоянии 5-6 см от поверхности почвы.





Это расстояние - высота стрижки травы. Количество колес может быть 4, 3, 2. Размер листа должен быть 30х50 см. Ножи изготавливаются из стали шириной 20-50 мм, толщиной 2-3 мм. Обрезанная сторона слегка изгибается вниз, чтобы не допустить попадания мусора и травы на дерево. Ручка сделана путем изгиба трубки так, чтобы было удобно поддерживать агрегат. Ручка крепится к раме с помощью сварки.

На раму от тележки устанавливается площадка из листового металла. Ручка изготовлена ​​из труб и закреплена на платформе сваркой. Просверлите отверстие под коленчатый вал. К передней части рамы приварена стальная защитная решетка. Верх и низ решетки скручиваются и к ним припаивается проволока.

В решетке электрической косилки есть место для ножа. Мотор закреплен на платформе, его вал должен проходить через вырезанное отверстие. На вал надевается фреза с острыми зубьями. Посередине просверливается отверстие.





Нож должен быть сбалансирован и отцентрирован. Двигатель защищен от травы. Поскольку двигатель во время работы должен охлаждаться, в корпусе предусмотрены отверстия. Теперь проводка подключена к двигателю и исправлена. Металлическую ручку необходимо завернуть в резиновую пленку, чтобы защитить ее от электричества. Вы также можете сделать травосборник для своей газонокосилки своими руками.

Из болгарки

Недорогая газонокосилка из болгарки своими руками создается следующим образом. Корпус устройства состоит из автомобильного диска. Распилил диск на 2 части. К одной детали приваривается крышка.





Затем на боковой стороне диска создается отверстие, которое будет перед косилкой. Прикрепите колесо и ручку к корпусу. В корпусе болгарки или триммера проделываются отверстия. Устройство крепится к корпусу газонокосилки винтами. Нож может быть изготовлен из стали. Его края заточены на перочинном ножике и раскрываются в виде спирали.

Режущий элемент крепится к валу болгарки. На него накручивается гайка. Режущее устройство прикручивается болтом, закрепленным в гайке. Выключатель на болгарке закреплен деревянной колодкой. На ручке косилки установлен выключатель и вилка, чтобы можно было подключить удлинитель.

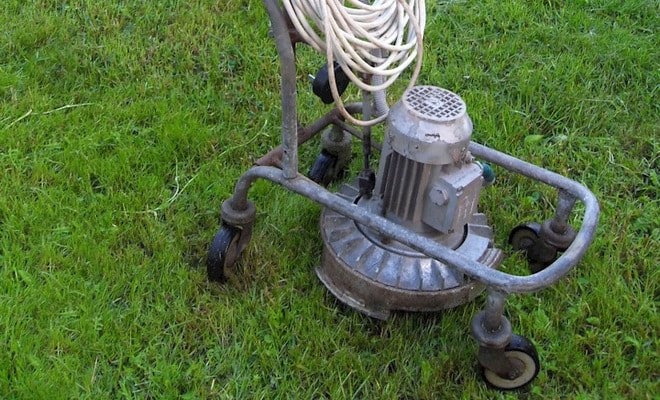

Из пылесоса

Недорогая самодельная газонокосилка из пылесоса изготавливается следующим образом. Вы можете снять электродвигатель со старого пылесоса и использовать его для изготовления самодельного изделия.

Материалы:

1. Электродвигатель советского пылесоса Буран мощностью 300 Вт.
2. Пластина из текстолита размером 260х180 мм, которая служит опорой для мотора.
3. Колеса для тележек.
4. Шасси.
5. Пластиковая ручка из тубуса.
6. Выключатель.
7. Из жести сделайте крышки, которые защитят двигатель от грязи.
8. Стальной уголок, из которого сделан каркас.
9. Электропровод.





Вам следует подготовить инструменты для работы:

• сварочный аппарат;
• Угловая шлифовальная машина;
• дрель;
• гаечный ключ;
• головоломка;
• сварщик;
• отвертка;
• рулетка;
• маркер.

Сделайте самодельную газонокосилку. В заводских устройствах он состоит из прочной полимерной проволоки. Его нужно купить и прикрепить к стальному листу с отверстием посередине. Затем сделайте из пилы нож. Твердая сталь размягчается.

Чтобы сделать газонокосилку, заготовку нагревают до высокой температуры и дают остыть. Когда нож готов, его нужно быстро нагреть и остудить. Длина фрезы примерно 30-50 см. Режущая часть должна быть заточена под углом 60º. Лезвия прикрепляются к краям ножа. Открытие вала должно быть точным, так как резаки должны быть сбалансированы.

Двигатель вращается в диапазоне от 11 000 до 30 000 об / мин, и дисбаланс может вызвать вибрацию.

Все детали должны быть идеально закреплены. Чтобы резак не повредил камни, он сделан сборным: стальные ножи прикручены к центральному основанию с обеих сторон. При ударе о камни нож повернется и его нельзя будет повредить.

В пластине проделывается отверстие для установки мотора пылесоса. Двигатель помещается в прорезь и прижимается стальной полосой, которая устанавливается через прорезь и прикручивается. От двигателя отделена секция с турбиной, вместо которой на валу установлен режущий элемент.

С другой стороны, турбина снимается, а вместо нее устанавливается вентилятор из листового металла. Для защиты мотора от травы и пыли к пластине прикреплен кожух из листового металла. Вы можете использовать крышку пылесоса, от которого у вас есть мотор. Закрепите плату с двигателем на раме с колесами.

Затем с помощью кронштейнов к самодельной газонокосилке крепится ручка, на которой закреплен выключатель. Далее провода подключаются к мотору и кнопке, изолируются и выполняется тестовый запуск. Если в устройстве есть металлические детали, они должны быть заземлены.

Из дрели

Другой способ - сделать газонокосилку из электродрели. Основные узлы электрической косилки выполняются на фрезерном станке, токарном станке. Сначала на токарном станке необходимо изготовить опорный элемент из стального листа. Хомут наконечника должен иметь одинаковый диаметр.





Основание необходимо закрепить хомутом, в стержне сделать 6 продольных надрезов. Стяжка будет плотной. В конце фланца необходимо просверлить 8 отверстий для опорной плиты. Изготовлен из листовой стали толщиной 3 мм. Он не только защитит режущий блок, но и будет действовать как ручка.

В пластине для основания просверливается 8 отверстий. 4 из них предназначены для подсоединения к рельсу. Для крепления к режущей головке требуется 3 отверстия. Эксцентрик изготовлен из стали. Для того, чтобы он хорошо закрепился, оставляется зазор 4-5 мм.

На токарном станке проделывается отверстие под втулку. Ложа состоит из стержней диаметром 10 мм. Ось и штифт изготовлены из стали, закалены, а затем отполированы. Вал установлен в серьгу, штифт установлен в хвостовике штока.

Далее делается рельс из стали. Он должен быть длиной 50 мм. Ось рабочего отверстия для крепления штока параллельна поверхности опорной плиты. Остальные отверстия проделываются под крепеж. Изготовление ножа и расчески - занятие довольно трудоемкое. Нужно взять лезвие ненужной пилы с двумя ручками.

Затем рисуют на бумаге расческу и резак. Дизайн наклеивается на картон и вырезается по его контуру. Получите шаблон. Следует нанести узор на поверхность, контур маркером перенести на металл. Затем с помощью дрели изготавливаются детали. Впоследствии они обрабатываются напильником.

Просверлите отверстия под рельсы и крепеж. Затем металл закаляется. После этого поверхности следует загладить. Для сборки конструкции потребуются болты, гайки, направляющие шайбы, ручки для фрез, пружинные шайбы. По окончании работы делается пылезащитный чехол. Когда конструкция готова, все детали и узлы перед испытанием необходимо смазать консистентной смазкой.

Из бензопилы

Бензиновую газонокосилку можно создать из пилы Дружба или Урал. Косилка состоит из следующих частей: двигателя, рамы, колес, ножей, кожухов, рукоятки, узла регулировки. Двигатель снят от бензопилы. Устанавливается на тележку. Его следует сделать в виде каркаса из уголков профиля 25х25 мм. Его размеры должны быть примерно 500х600 мм. По углам к нему крепятся колеса, так получается рама. Шина и рулевое колесо снимаются с пилы.

Затем из тубуса изготавливается ручка с возможностью регулировки высоты. К ручке крепится руль, крепится трос и шланг. Затем на раму навинчивается мотор пилы. Отверстие в коробке передач используется для крепления шины. Крепеж кожуха устанавливается снизу. Итак, база косилки готова. Мы должны атаковать ножи. Пилы устанавливаются на шестерню путем сварки отрезка трубы длиной 80 мм и диаметром 50 мм. Затем прикрепляются ножи.

Как сделать роторную косилку

Роторная газонокосилка, пригодная на дачном участке своими руками, выполняется следующим образом. Самодельная роторная косилка поворотного действия сделана из заднего моста ВАЗа. Для работы вам понадобятся:

• диски;
• цепь редуктора;
• фрезы по металлу;
• корень;
• вы открываете.

Следует подготовить следующие инструменты:

• отвертка;
• болгарский;
• дрель;
• дрель;
• винты;
• арахис;
• плоскогубцы.





Так делается недорогая самодельная газонокосилка роторного типа. На дисках нужно просверлить отверстия. Затем прикрепите зуб к открывалке, а ножи к зубу. Нож и хвостовик должны находиться на расстоянии друг от друга на расстоянии толщины первого. Режущий элемент должен вращаться на 360º. Для создания осей ножей понадобится углеродистая сталь диаметром 8 мм. Необходимо с помощью диска довести ось до упора. Так делают роторные косилки для трактора или мотоблока своими руками. Переходим к следующему самодельному продукту.

Как сделать механическую косилку своими руками

Вы можете приобрести недорогую, удобную и портативную механическую газонокосилку. Необходимо сделать 2 типа ножей: первый вращается и собирает траву, второй неподвижен и режет растения. С помощью трансмиссии от шестерен и колес необходимо создать необходимую скорость вращения ножей. Вы хотите, чтобы траву стригали ножницами. Затем необходимо выполнить условия работы ножей, между которыми расположена трава. Элементы должны быть изогнутыми для непрерывного стрижки травы.

Травосборник своими руками

Травосборник - это пластиковый, металлический или тканевый контейнер для сбора скошенной травы. Он крепится к задней части косилки и не мешает работе.

Чтобы оборудовать самодельную газонокосилку травосборником, вам понадобится емкость или готовый материал, чтобы сделать его своими руками. Его можно использовать:

• емкость или пластиковая бутылка;
• пластиковая коробка для фруктов;
• брезент;
• листовой металл.

Травосборник: найдите контейнер, который соответствует размеру вашей газонокосилки. Сложив его набок, разрежьте ножом боковые и торцевые стенки. Прикрепите получившуюся емкость к каркасу толстой проволокой, привяжите веревкой или цепью к ручке газонокосилки.

Ящик для травы имеет более прочную конструкцию. У ящика срезается боковая стенка со стороны, где сборный ящик будет крепиться к косилке. Чтобы придать ей жесткость, нужно закрепить стенки ящика цепочкой. Опоры ловителя могут быть выполнены из проволоки или гвоздей в виде крючков, могут использоваться карабины.

Травосборник брезентовый может быть выполнен в виде мешка или ящика с мягкими стенками. Для второго варианта сначала нужно сделать каркас из деревянных брусков, металлопластиковых или алюминиевых труб. Создайте стены из кусков брезента и прикрепите ткань к каркасу заклепками, степлером или прошейте иглой и ниткой. Закрепите на косилке зажимами.





Металлический травосборник идеально подходит для самодельной газонокосилки со стальным каркасом. Его можно изготовить из одного листа по индивидуально подобранным параметрам. Просверлите отверстия или прорези по бокам емкости для вентиляции. Без них будет уменьшен воздушный поток и возникнут проблемы с выбросом скошенной травы в коллектор.

Вы уже придумали, из чего построить газонокосилку? Делитесь своими идеями и предложениями.
