Кнопка для болгарки Интерскол – инструкция по замене

Приобретя популярную на отечественном рынке болгарку Интерскол, вы сможете решить многие бытовые и даже производственные задачи, такие как зачистка сварных швов, резка металла и так далее.

Но если однажды на кофемолке сломается кнопка, не удивляйтесь. Несмотря на обилие положительных отзывов, это проблема всех известных болгарских брендов, таких как Bosch, Hitachi, Makita или Mitabo.





Основная проблема с выходом из строя кнопки пуска болгарки Интерскол - слабая контактная группа.

Подвижные пластиковые детали не выдерживают нагрузок и начинают плавиться, после чего контакт перестает замыкаться. В таких случаях необходимо заменить кнопку.

Содержание:

• Ремонт: как снять и подключить кнопку болгарки Интерскол
• Полезные инструкции - как заменить щетки и трос болгарки

Ремонт – как снять и подключить кнопку болгарки Интерскол

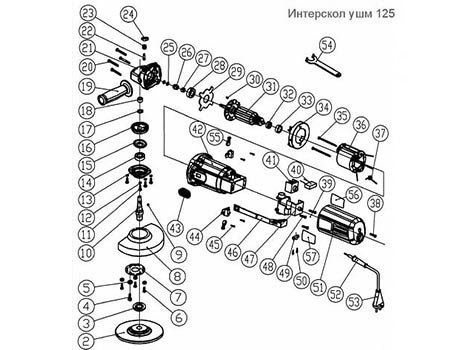

Разобраться в устройстве кнопки болгарки поможет следующая схема:





• Кнопка запуска расположена непосредственно в позиции 41, которая встроена в корпус (позиция 47).
• На кнопку пуска подается напряжение от кабеля питания (поз. 53).
• Для управления кнопкой пуска (поз. 41) болгарка оснащена рычагом (поз. 46).
• К нему также подключаются электрические щетки (арт. 55) и специальные щеткодержатели (арт. 44).
• Электрическая часть угловой шлифовальной машины, включающая кнопку включения, включает в себя ротор (поз. 31) и статор (поз. 42).

Из схемы становится ясно, что к кнопке пуска можно получить доступ, только сняв ручку в задней части корпуса угловой шлифовальной машины.

Для ремонта кнопки пуска болгарки Интерскол нам потребуются:

• Две отвертки: крестовая и плоская;
• Новая кнопка питания.

Приступаем к снятию кнопки болгарки:

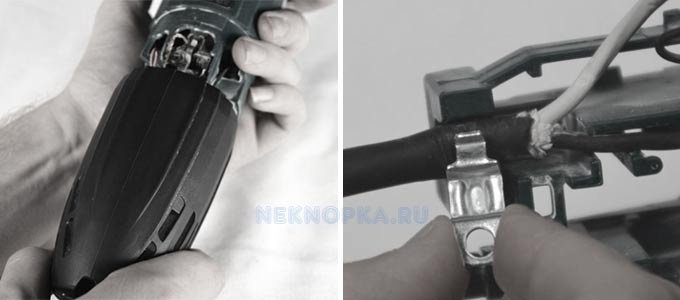

1. С помощью отвертки Phillips открутите винты с обеих сторон ручки и снимите ее;
2. Снимите платформу регулировки скорости, подняв ее фиксаторы плоской отверткой;
3. Отверткой Phillips отсоедините контакты сетевого кабеля от кнопки включения, предварительно сняв зажим;
4. Отсоединяем от кнопки пуска четыре провода, идущие от мотора и конденсатора к его контактам;
5. Вытаскиваем сломанную кнопку из корпуса.

Смотрите также: Что означают кнопки и значки на стиральной машине

Чтобы убедиться, что контакты внутри него сгорели, достаточно просто снять откидную крышку.









Далее устанавливаем новый переключатель:

1. Подключаем снятый мотор и проводку конденсатора к контактам кнопки - они должны быть в той же последовательности, что и старая кнопка;
2. Вставьте кнопку обратно в корпус;
3. Крепим платформу регулятора скорости;
4. Закрепляем контакты сетевого кабеля и зажима;
5. Проверяем работу болгарки на холостом ходу;
6. Крепим крышку ручки саморезами.
7. Болгарка собрана и кнопка работает исправно.

ВИДЕО-ИНСТРУКЦИИ





Замена кнопки болгарки Makita









Простая замена кнопок на угловых шлифовальных машинах Makita

Полезная инструкция – как заменить щетки и шнур болгарки

Часто угловая шлифовальная машина Интерскол перестает работать из-за выхода из строя кабеля или износа щеток, из-за чего они с трудом доходят до статора, и устройство не работает на полную мощность.

Вы уже знаете, как отсоединить кабель из предыдущих инструкций по снятию кнопки угловой шлифовальной машины (от шага 1 до шага 3). Осталось понять, как добраться до щеток и заменить их новыми.





1. Отверткой Phillips открутите винты крепления ручки с обеих сторон;
2. По приведенной выше схеме находим щеткодержатели, в которых расположены нужные нам детали;
3. Отсоединяем щетки от единой электрической цепи угловой шлифовальной машины, сдвигая кончики плоской отверткой и просто извлекая их вручную;
4. Поместим в это место новые кисти. Если в магазинах нет родных кистей, допустимо брать их чуть большего размера - можно стачивать в напильник подходящего размера. Нет проблем, если у новых щеток разные насадки: от изношенных щеток отрезаем поводок и накручиваем новые;
5. Вставьте и снова прикрутите ручку.

После разборки болгарки рекомендуется сдувать с нее пыль компрессором.

Также проверьте коллектор якоря, который может быть поцарапан изношенными щетками. Царапины можно удалить нулевой наждачной бумагой.

Читайте также: Пуговицы на утюге - ответы на часто задаваемые вопросы

ВИДЕО ОБЗОР

Если ваша кофемолка перестает включаться при нажатии на пуск, не спешите выбрасывать ее в мусорное ведро и покупать новую. Скорее всего, все дело в кнопке пуска, для ремонта которой не требуется специальных навыков и знаний. Замена пуговицы на болгарку Интерскол и других фирм намного дешевле, чем покупка новой угловой шлифовальной машины.
