Отрезной станок из болгарки как сделать самому

Каждый уважающий себя мастер имеет в своем распоряжении такой вид инструмента, как угловая шлифовальная машина или болгарка. Всем известен спектр возможностей этого инструмента. Многие хотят сделать отрезной станок с болгаркой своими руками, что вполне реально. Можно быть сообразительным и изобретательным, чтобы сделать самодельный автомобиль, но лучше воспользоваться проверенными схемами, предлагаемыми опытными специалистами.

Зачем делать станок из УШМ

Торцовочная пила - вещь полезная и нужная, причем не только в промышленных условиях, но и в хозяйстве. С помощью этого полезного инструмента вы можете делать точные разрезы деталей и заготовок. Это достигается за счет надежного крепления отрезного диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки плитки, кирпича, мрамора, гранита и других подобных материалов, используя специальные алмазные круги в конструкции инструмента. При необходимости такой станок можно использовать для распиливания балок, досок и других деревянных изделий.





Как самому сделать отрезной станок из болгарки и подручных материалов, хотят знать многие, кто неоднократно сталкивался с необходимостью сделать точный распил заготовки. Держа болгарку в руках, вы тоже можете сделать точный пропил, но сделать это сложнее, так как инструмент нужно держать исключительно двумя руками. С помощью самодельного раскройного станка можно не только выполнить, но и упростить выполнение таких работ:

• Вырезать листовой материал, например оцинковку, используемую для изоляции дымохода и других целей
• Резка плитки и керамической плитки - помните, что рез можно делать только прямо
• Распиливайте материалы под разными углами
• Распилить металлические профили, трубы, деревянные балки, доски и т.д.

для изготовления станка из болгарки требуется соответствующий подход. Ведь сам инструмент очень опасен, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. Последствия работы болгаркой при несоблюдении правил безопасности известны, поэтому в первую очередь, прежде чем строить самодельное изделие, стоит отметить следующее:

1. Только при правильном изготовлении стационарного раскройного станка можно быть уверенным в его надежности и безопасности
2. Если вы запланировали это сделать, вам нужно рассчитать каждый шаг, чтобы не возникало проблем во время операции
3. Использование станка несколько безопаснее, чем использование инструмента, удерживая его в руках. Однако нужно знать, что болгарка - это мобильный инструмент и изготовление самоделок уже является нарушением техники безопасности
4. Для производства необходимо использовать материалы достаточной надежности, соответствующие мощности и размеру основного электроинструмента

Поняв необходимость изготовления автомобиля, можно приступать к работе.

это интересно! Если вы не можете определиться, что лучше - купите новый станок или сделайте его самостоятельно, второй вариант предпочтительнее, так как стоимость заводского устройства будет стоить не менее 10 000 рублей. Если вы сделаете это самостоятельно, вам не потребуется никаких затрат, так как шлифовальный станок уже стоит на ферме, а композитные материалы - в гараже.

Изготовление самодельного станка из болгарки особенности

Самостоятельно сделать машинку из болгарки несложно. Кроме того, существует множество вариантов изготовления, которые зависят от имеющихся материалов и фантазии. Стационарные отрезные станки от болгарки бывают двух видов:

1. Просто: такое название он получил неспроста не только из простоты изготовления, но и из минимализма самого устройства. Инструмент крепится к верстаку с дополнительными материалами и может работать
2. Сложный: такие машины рационально производить, если планируется часто использовать их для различных действий. В большинстве случаев для домашнего гаража достаточно простого устройства, изготовление которого требует определенного времени, сил и расходных материалов





Чтобы сделать отрезной станок из болгарки своими руками, вам потребуются расходные материалы, представляющие собой металлические пластины, а также профили и крепеж - болты, гайки и шайбы. Из специализированного инструмента вам понадобится только электродрель и сварочный аппарат. Подробнее о том, как сделать самый простой вариант отрезного станка из болгарки, мы рассмотрим ниже.

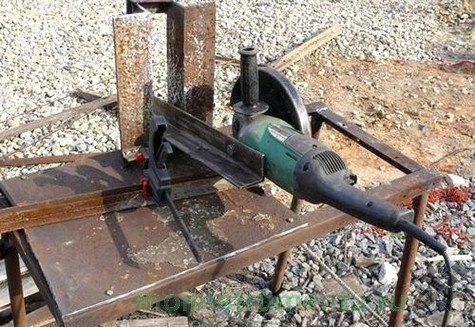

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ своими руками предполагает изготовление основы, на которую крепятся фиксированные соединители для подвижной пластины. Итак, более подробно о том, как сделать угловую шлифовальную машину:

1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер необходим, чтобы закрепить его на верстаке с помощью болтовых соединителей. Если верстак (стол) изготовлен из железа, к нему можно приварить основание сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
2. Сварите две прямоугольные пластины перпендикулярно основанию на расстоянии 5-8 см друг от друга. Толщина пластин должна быть не менее 2 мм. Их длина зависит от размеров электроинструмента, но обычно для стационарных станков используются мелкие или средние шлифовальные машины, поэтому длина пластин составляет 8-10 см
3. Просверлите прямое отверстие в основании пластин, в которое устанавливается соединительный болт. Диаметр отверстия 6-8 мм, что не так важно

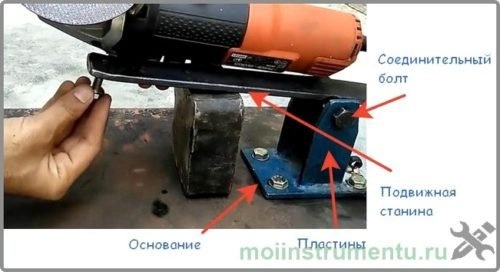

4. На следующем этапе вам нужно будет сделать подвижное основание, к которому будет крепиться болгарка. Для этого нужно взять стальную пластину длиной не менее 20-30 см, что зависит от размеров электроинструмента. Ширина этой станины должна быть немного меньше расстояния между выступами прямоугольных пластин, приваренных к основанию







5. С обратной стороны подвижной пластины нужно приварить продолговатую круглую втулку, в которую будет помещаться соединительный болт
6. к получившейся подвижной пластине необходимо закрепить инструмент при помощи струбцин, струбцин и других для этого способов. Количество застежек должно быть более 2, а лучше не менее трех для дополнительной безопасности

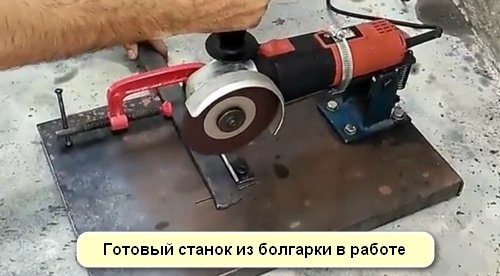

7. Закрепив получившуюся конструкцию на верстаке, можно протестировать ее работу

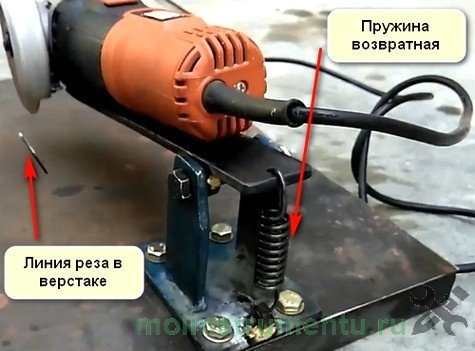

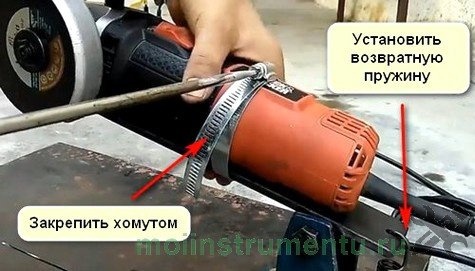

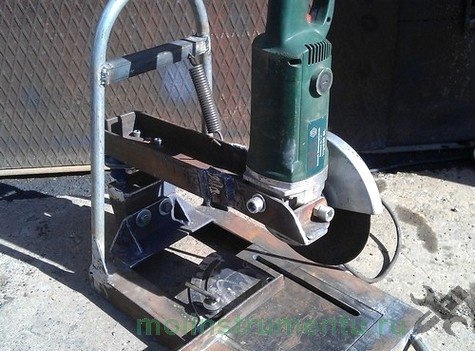

Для удобства использования к подвижной штанге можно приварить ручку и установить автоматическую возвратную пружину, которая вернет инструмент в исходное положение, то есть будет перемещать его вверх. На фото ниже представлена ​​готовая установка для резки от болгарки. Как видно из примера, для его изготовления требуется минимум усилий и материалов, и в результате получается стационарное устройство для резки различных материалов.









это интересно! В конце концов, вам нужно будет вырезать полосу подходящего размера на верстаке, где вращающийся круг в держателе инструмента «входит» при резке материалов.

Собирая прибор, не забывайте, что безопасная эксплуатация зависит от того, как ремонтировать болгарку. Он должен быть надежно закреплен в 2-3 местах, что исключит его перемещение во время работы, а также «слетит» с движущейся станины. При установке инструмента на движущуюся станину необходимо, чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.





Полученное устройство подходит для обработки самых разных материалов, от дерева до прочного камня. Не забывайте надевать защитные очки, перчатки и защитную одежду при работе с прибором. Вместо верстака можно использовать деревянный или стальной каркас, на котором реализовать задумку.

это интересно! Подобные простые станины для болгарок изготавливаются на заводе, так что если у вас есть еще 2-3 тысячи рублей, вы можете купить уже готовую основу и сразу пользоваться ею. Однако в самостоятельном изготовлении сложностей нет, поэтому решать в каждом индивидуальном случае нужно самостоятельно, что лучше.





Вариант 2 — как легко и быстро сделать маятниковую пилу

При наличии сварочного аппарата и расходных материалов стационарный аппарат из болгарки можно сделать буквально за несколько часов. К тому же для этого не нужно ничего покупать, так как необходимые трубы, фитинги и профили находятся в гараже или в куче металлолома. Чтобы построить простейший отрезной станок, используя угловую шлифовальную машину в качестве основного инструмента, вам понадобятся следующие детали:

1. Металлический профиль 150-200 мм
2. 10-15 см длинный рукав
3. Шпилька длиной 20 см и диаметром 8-10 мм
4. Шайбы
5. Металлический уголок
6. Лист металла толщиной 2-3 мм, который будет служить основанием

Итак, чтобы сделать самое простое самодельное изделие, вам потребуется выполнить следующие действия:

• Отрежьте штифт до необходимой длины, затем поместите втулку внутрь (она должна свободно перемещаться по штифту) и затяните гайки на концах выступающего штифта. Затяните по две гайки с обеих сторон, так как вторая будет играть роль контргайки
• Гайки нельзя закручивать полностью, они не должны касаться втулки
• Получившуюся конструкцию следует приварить к стальному листу. В этом случае важно точно схватить гайки, а втулка должна оставаться подвижной, то есть свободно перемещаться
• Следующим шагом будет создание крепежа для болгарки. Для этого понадобятся металлические профили и шайбы, которые будут играть роль скоб
• Отрежьте до необходимой длины (все зависит от используемого инструмента, но для болгарки малой мощности длина профиля 15-20 см). Приварные шайбы на концах профилей. Рекомендуется использовать как минимум 2 держателя болгарки, а лучше три
• Угловая шлифовальная машина имеет резьбовые отверстия для соединения ручки. Эти отверстия мы используем для фиксации инструмента на подвижном основании с помощью заранее подготовленных кронштейнов
• Сначала к инструменту крепятся кронштейны болтовыми соединениями соответствующего размера, а затем к втулке привариваются противоположные концы профилей. В результате мы получаем готовую машину, которую можно изготовить буквально за час

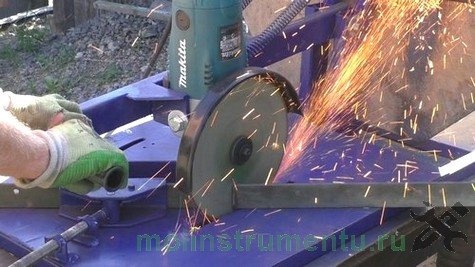

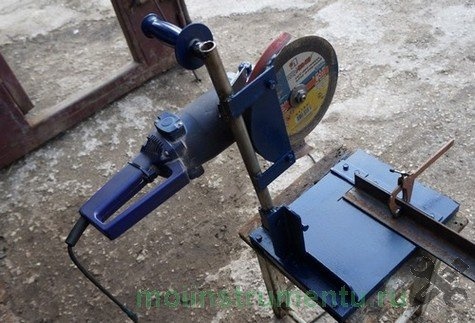

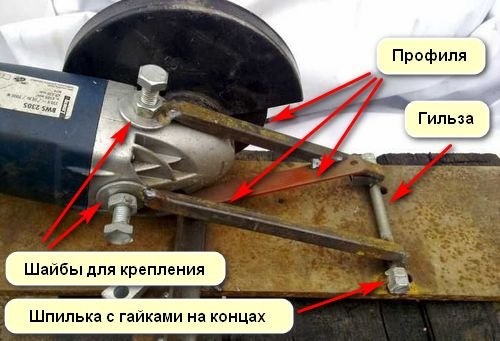

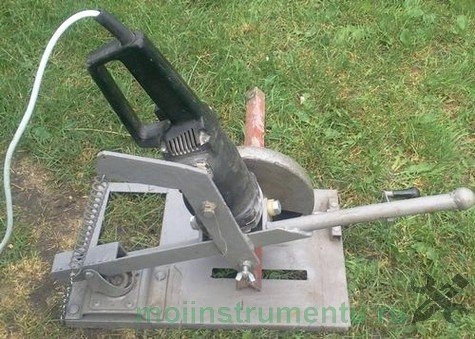

На фото ниже представлена ​​конструкция самодельного станка из болгарки с подробным описанием необходимых материалов. Воспользовавшись инструкцией, но кому-то нужна схема, чтобы сделать самодельный отрезной станок. При этом важно учитывать, что кожух для болгарки должен быть обязательным, иначе возрастает риск получения серьезных травм. Категорически запрещено использовать инструмент без защитной одежды не только на человеке, но и на самом устройстве.





Самое простое устройство готово к использованию. Угол в конструкции станка используется в качестве ориентира для центрирования режущих материалов. Также необходимо просверлить в листе железа прямое отверстие, куда часть диска будет «входить» при вырезании заготовок.

Вариант 3 — еще более простой способ сделать отрезной станок из УШМ

У многих нет сварочных аппаратов или они не умеют ими пользоваться, поэтому, если вы относитесь к разряду этих людей, то не стоит отчаиваться. Вам даже не нужно просить друзей и соседей сделать машину. Без сварки вполне можно обойтись, а в качестве основных соединителей пойдут болты и гайки. Итак, чтобы сконструировать простейший отрезной станок из болгарки, вам потребуются следующие расходные материалы:

• Углы - с небольшим их количеством до 1 метра. Если есть штуки, то еще лучше. Стандартная толщина уголка 2-3 мм
• Стальная трубка длиной 30 см - послужит ручкой, на которой будет крепиться болгарка
• Лист стальной толщиной 2-3мм и произвольных размеров, но не менее 20х20см
• Болты с гайками диаметром 8-10 мм

Приступим к изготовлению самодельного инструмента. Процесс изготовления следующий:

1. Сначала к стальному листу необходимо закрепить уголок длиной 15 см
2. Другой уголок прикрепите перпендикулярно стене лежащего уголка, используя для этого болты и гайки. Если есть сварка, можно делать точечную сварку
3. Присоедините трубу к установленному уголку перпендикулярно, используя те же болтовые соединения
4. Трубка должна двигаться свободно, поэтому затягивать гайку на болте не нужно. Вместо этого необходимо зафиксировать крепежный болт другой гайкой
5. Присоедините к трубе две стальные пластины размером 5х6см на расстоянии от стыка, эти пластины будут прикреплять болгарку к ручке
6. Закрепите угловую шлифовальную машину на корпусе с помощью подготовленных стальных пластин

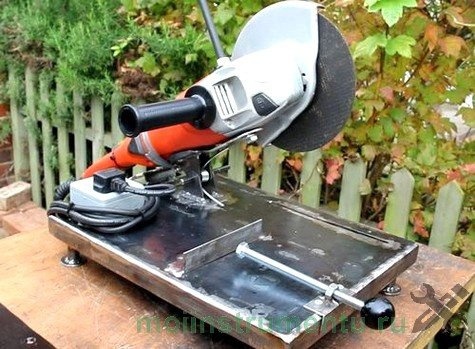

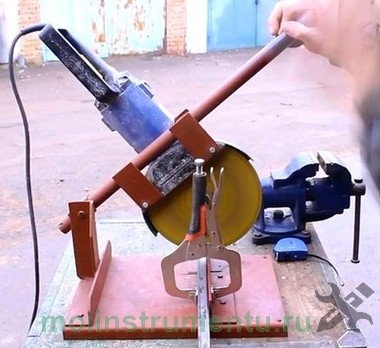

В итоге у нас получается простейший раскройный станок, фото которого можно увидеть ниже.





Вариантов изготовления подобных конструкций много, поэтому все зависит от того, что вы хотите получить в итоге и какие расходные материалы имеются в наличии. Работать с указанным выше вариантом отрезного станка не очень удобно, поэтому необходимо постоянно держать инструмент (из-за отсутствия возвратного механизма), но исправить это несложно. К выступающей части трубы необходимо прикрепить пружину, которая вернет инструмент в исходное положение, избавляя мастера от необходимости удерживать рабочий агрегат.

Как сделать пусковую кнопку для маятникового станка из УШМ

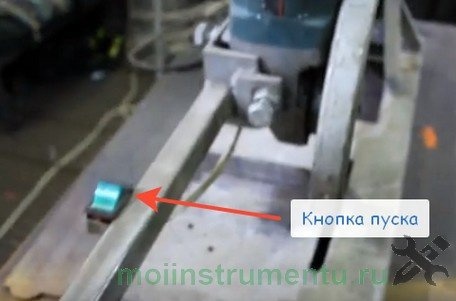

LBM работает одним нажатием кнопки. Кроме того, скорость вращения шпинделя напрямую зависит от силы нажатия кнопки. Это означает, что кнопка имеет встроенный механизм регулировки, который облегчает работу с инструментом. При использовании угловой шлифовальной машины на стационарном станке нужно продумать систему запуска, чтобы не приходилось одной рукой держать ручку, а другой нажимать кнопку.





Если в инструменте есть обычная кнопка, которая автоматически блокируется при включении, как, например, в первом варианте станкостроения, то здесь нет никаких сложностей. Сначала включается инструмент, затем можно приступать к работе. Однако большинство угловых шлифовальных машин оснащены кнопками автоматического отключения, которые во время работы необходимо удерживать рукой. Из этой ситуации есть два выхода:

1. Используйте кабельные стяжки (например, пластиковые) или зажимы подходящего диаметра. Они фиксируют кнопку в нажатом положении. В этом случае также необходимо учитывать защелку, которая отвечает за самоактивацию инструмента. И защелка, и кнопка должны быть затянуты зажимом, кабельной стяжкой или другим подобным материалом. В этом случае принцип работы устройства будет следующим: если нужно запустить инструмент, нужно подключить вилку к розетке или сделать выключатель
2. Модернизация системы пуска рациональна, если предполагается, что инструмент будет чаще использоваться в качестве режущего станка, чем автономного шлифовального станка. Для этого нужно снять провода с угловой шлифовальной машины на отдельный выключатель, который будет включать и выключать инструмент при необходимости

Кнопка включения при отображении лучше садится на ручку. Самодельный станок не требует больших затрат на изготовление, что, собственно, и является его главным преимуществом.





Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при конструировании оборудования учитываются следующие основные моменты:

1. Изготовление кровати - основа надежности монтажа. На изготовлении станины невозможно сэкономить, поэтому используются исключительно стальные материалы, толщина которых составляет не менее 2 мм
2. Рамка - конструкция этой детали может быть разной, но самое главное - обеспечить подвижность режущего инструмента. Это достигается за счет использования разных материалов, но в любом случае необходимо тщательно продумать качество шарнирного соединения, ведь от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать станок для резки безопасным и качественным
3. Крепление инструмента: угловая шлифовальная машина крепится непосредственно к подвижной части. К тому же фиксация должна быть максимально надежной и качественной. Во время работы болгарки возможны «обратные удары», которые опасны тем, что машину можно попросту вывести из строя, а мастер, выполняющий манипуляции, пострадает
4. Наличие противовеса - это небольшой, но важный элемент, который позволяет инструменту возвращаться в исходное положение, когда он не нужен. Это исключит вероятность повреждения частей тела человека
5. Защитный кожух: должен быть обязательным и независимо от конструкции машины, но использование прибора без защитного кожуха категорически противопоказано
6. Наличие линейки - это повысит точность проделанной работы, что немаловажно при резке таких деталей, как плитка, керамика и металл
7. Дроссель также является своего рода устройством, влияющим на безопасность. Кнопка управления должна находиться в непосредственной близости от мастера, выполняющего работу. Это позволит вам быстро отреагировать в нужный момент, отключив питание инструмента

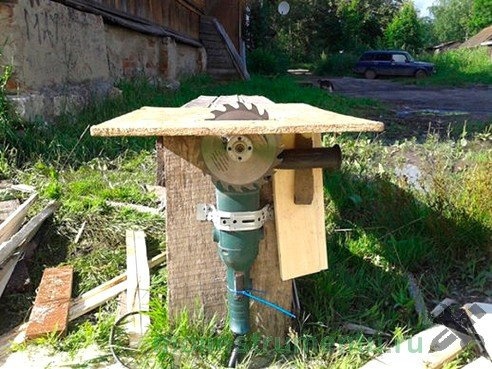

В дополнение к вариантам, когда станок имеет движущуюся часть, существуют также методы изготовления режущих устройств с расположением инструмента в нижней части верстака или верстака. Однако такой вариант подходит только для случаев, когда планируется распиловка дерева. Ниже приведен пример того, как быстро и легко сделать домашнюю пилораму из болгарки. Подробно о том, как сделать домашние пилорамы, можно прочитать в этой статье.





это интересно! Инструмент в таком виде можно использовать только с дисками или кругами для обработки дерева. Резка плитки и металла в таком положении шлифовальной машины чрезвычайно опасна.

Какие достоинства и недостатки есть у самодельных станков из болгарок

Рассматриваемые самоделки имеют ряд достоинств и недостатков, о которых должен знать и каждый, кто решил изготовить отрезной станок с угловыми шлифовальными машинами. Преимущества включают:

1. Имея в гараже стационарную машину, можно быстро, а главное качественно резать разные материалы
2. Получите качественный и ровный крой, что делает устройство идеальным
3. Экономичный - при наличии болгарки стоимость изготовления станка будет минимальной

А теперь давайте выясним, в чем заключаются недостатки самодельного устройства:

• Низкая надежность - даже при самом грамотном подходе не исключено, что человек может получить различные травмы именно в результате работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитной одежде
• Сложность транспортировки устройства - все зависит от его габаритов и веса. Только если машина называется стационарной, она предназначена для работы только в одном месте

Если уже получилось изготовить рассматриваемый тип оборудования, разобраться в правильности его работы не составит труда. Уже при первом тестировании средства можно почувствовать, насколько эффективно его работа. Ниже представлена ​​подборка фото вариантов самодельных отрезных станков из болгарки. Кроме того, такой инструмент, как угловая шлифовальная машина, таит в себе множество других интересных идей по расширению функциональности, но это совсем другая история.
