Проведение диагностики

также необходимо ознакомиться с информацией о том, как прозвонить катушку зажигания мультиметром, ведь эта информация будет полезна всем владельцам механизмов, оснащенных бензиновыми силовыми установками. Этот измерительный прибор позволяет контролировать напряжение и сопротивление. Переключатель измерительного прибора необходимо установить в положение «200 Ом» и, приложив щупы к контактам «» и «К», измерить индикатор сопротивления первой обмотки катушки.

В этом случае оно должно быть в пределах 0,2–3 Ом. На следующем этапе переключатель мультиметра должен быть переведен в режим «20 кОм» и измерено сопротивление между центральным контактом высоковольтного проводника и клеммой «K». Прибор в такой ситуации должен показать сопротивление 2-4 кОм.

Чаще всего трудности возникают при диагностике двойных катушек, так как в них первичная обмотка подключена к разъему. Для проверки этого мультиметра можно использовать только в том случае, если пользователь знаком со схемой катушки. Диагностика вторичной обмотки выполняется между двумя высоковольтными проводниками.

Без определенного набора знаний в области радиоэлектроники определить неисправность отдельных катушек будет довольно сложно, так как необходимо собрать электрическую схему. Однако есть способ, который работает всегда. Если силовая установка троит, то следует приступить к последовательному отключению выводов катушки при работающем двигателе.

Если впоследствии двигатель начал дутья, в этом цилиндре нет искры. Чтобы решить эту проблему, вы можете запустить компьютерную диагностику. Но даже если при проверке указывается номер цилиндра без искрообразования, это не позволяет однозначно говорить о неисправности катушки. Зная, как проверить мультиметром сопротивление катушки зажигания, можно быстро определить источник проблемы и заменить вышедший из строя элемент. Многие автолюбители меняют фирменные катушки на иномарки на приборы ВАЗ, так как они намного дешевле.

Тестируем катушку зажигания бензокосы Красная Звезда

Как выставить зажигание на бензопиле

Зажигание бензопилы необходимо периодически регулировать. Это действие включает установку правильного межэлектродного зазора между катушкой и маховиком. Параметр зависит от модели бензопилы. Это указано в инструкции по эксплуатации. Среднее значение 0,2-0,4 мм. Правильное расстояние важно для того, чтобы искра появилась в нужное время, то есть не до и вскоре после подачи топлива.

Регулировать зажигание на бензопиле помогут специальные модели, но приобретать их для одноразового использования не всегда целесообразно. Поэтому их можно заменить самодельными. Для этого из пластиковой бутылки нужно вырезать полоску. Подходит та часть емкости, где нет тиснения. После этого можно устанавливать зажигание, действуя в следующей последовательности:

• Слегка открутите болты зажигания, чтобы ослабить их.
• Поднесите магниты на маховике к катушке зажигания.
• Закрепите пластиковую пластину между маховиком и катушкой, затем снова затяните болты.
• Удалите полоску.
• Проверните маховик на один полный оборот несколько раз подряд, при этом убедитесь, что он нигде не заедает.

Если при диагностике были выявлены неисправности катушки и она не работала, деталь необходимо заменить, так как ремонт нецелесообразен.

Как проверить катушку зажигания бензопилы?

Часто причиной неисправности используемого инструмента является не только неправильный люфт между существующим штатным маховиком и штатным мотовилом, но и выход из строя последнего. В этом случае нужно будет внимательно проверить катушку.

• осмотреть состояние корпуса катушки и убедиться в отсутствии на нем трещин и других дефектов;
• проверить чистоту элементов катушки и подключенной к ней электропроводки;
• осмотреть состояние изоляции проводов;
• оценить надежность крепежа;
• осмотреть состояние цоколя, на котором образуется искра;
• проверьте состояние свечи зажигания;
• проверьте работу выключателя свечи зажигания;
• проверить мультиметром напряжение внутри блока.

Чтобы точно определить пробой катушки, потребуется использовать дополнительные приборы - амперметр и вольтметр. В этом случае необходимо удалить все инородные тела из источника искры.

Проверка змеевика выполняется в таком порядке:

• Для начала нужно измерить сопротивление, которое создает магнит. Этот способ применяется, если владелец бензопилы знает оптимальные параметры. Когда необходимый импульс будет сформирован, необходимо будет разделить индикаторы, образованные разными полупроводниковыми элементами. В этом случае признаком неисправности является прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
• Далее нужно использовать прибор, позволяющий проверить работу свечи зажигания и наличие искры. Его нужно будет подключить в месте разрыва цепи между свечами зажигания и высоковольтным проводом. Недостатком этого метода является то, что необходимое для теста устройство довольно дорогое.

ЧИТАТЬ Как открыть катушку электрического триммера

Другой способ проверки катушки не требует использования дорогостоящих инструментов. Применяется только тогда, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке от свечи потребуется снять колпачок и вставить в него небольшой гвоздь. Далее на свечу зажигания нужно надеть колпачок так, чтобы расстояние между гвоздем и цилиндром было примерно 6-7 см, затем запустить пилу и осмотреть искру. Если катушка в хорошем состоянии, искра будет ярко-синей. Другие оттенки блеска укажут на неисправный магнит.

Ремонт змеевика следует производить в чистом и сухом месте. В этом случае необходимо исключить попадание на детали механизмов пыли, масла или других жидкостей. В противном случае есть риск короткого замыкания, что приведет к сложной поломке узла инструмента.

Основные неисправности и их устранение

Если нет возможности запустить пилу с первого раза, причин может быть несколько. Чаще всего проблема связана со свечой:





• износ электрода или повреждение керамического изолятора;
• ослабление съемного колпачка (если есть);
• по керамической обмотке текут искры, след которых - коричневый осадок на внешней оболочке;
• трещины в колпачке свечи зажигания (пила с этой проблемой будет продолжать работать, но при прикосновении может травмировать пользователя).

Если со свечой зажигания проблем не обнаружено, рекомендуется осмотреть провода, идущие от катушки. Они могут порезаться или иметь другие механические повреждения. Внутри изоляции могут быть обрывы проводов, поэтому иногда эти нарушения не удается обнаружить при визуальном осмотре.

Причина выхода из строя может заключаться в выключателях отключения. Их легко контролировать. Для этого отсоедините провода от модуля, затем проверьте зажигание. Если после выключения появилась искра, выключатель необходимо заменить.

Признаки неисправности зажигания:

• Бензопила заводится, но едет грубо (троит), часто чихает и стреляет;
• Значительно уменьшилась мощность бензопилы;
• При сильном нажатии на курок дроссельной заслонки наблюдаются провалы в двигателе;
• Бензопила плохо заводится на холодной, сильной, пока не прогреется;
• Значительно увеличился расход топлива;

Если такие дефекты появляются в работе вашей бензопилы, значит, пора провести диагностику, отрегулировать и, возможно, отремонтировать систему зажигания.

Инструкция проверки

Катушка - один из важнейших элементов общей системы зажигания всех бензиновых двигателей. Именно этот блок считается основным в системах зажигания: электронных, контактных и бесконтактных. На автомобильном языке это устройство также можно встретить под названием катушка. Еще его можно назвать своеобразным миниатюрным электрическим трансформатором. Это связано с тем, что это, по сути, низковольтный преобразователь напряжения, подаваемый аккумулятором и генератором под высоким напряжением на свечи зажигания. Умение тестировать катушку никогда не потеряет своей актуальности. Ведь это один из жизненно важных компонентов, частичное повреждение которого приведет к нестабильной работе двигателя. А полная поломка этого механизма - полная катастрофа для водителя, ведь в этом случае двигатель вообще не запускается. Несмотря на то, что этот элемент не подвержен частым поломкам, все же случается и может быть следующее:

• Изоляция будет повреждена из-за высокой температуры, высокого напряжения или вибрации. В результате в обмотках катушки возникает короткое замыкание.
• Из-за неисправных свечей зажигания, высоковольтных кабелей возникает перегрузка. В результате обмотка обрывается.

На фоне приведенных причин неисправности катушки знание того, как ее диагностировать, неоценимо. Подчеркнем, что проверить этот механизм на работоспособность можно двумя способами: с помощью искры между свечой зажигания и кузовом автомобиля, а также с помощью мультиметра. Я рекомендую сначала проверить катушку зажигания на наличие малейших признаков нечеткой работы двигателя.Раньше долгое время эти два метода были на одном уровне по популярности. Но в связи с прогрессом и выявлением опасных последствий первого метода (ведь это может стать причиной «гибели» не только катушки, но и всей электроники - тренд многих современных автомобилей) производители категорически не советуют его. Простой и главное безопасный способ проверить эту сборку автомобиля - с помощью специального измерительного прибора.

ПРОЧИТАЙТЕ Как носить бензиновый ремень для кустореза

Первое, что нужно сделать автовладельцу, если он решит самостоятельно проверить состояние катушки зажигания, - это обзавестись мультиметром. Это устройство не относится к разряду особо редких или запрещенных, поэтому достать его совсем не сложно. Этот измерительный инструмент хорош тем, что может работать в двух положениях: проверка напряжения и сопротивления.

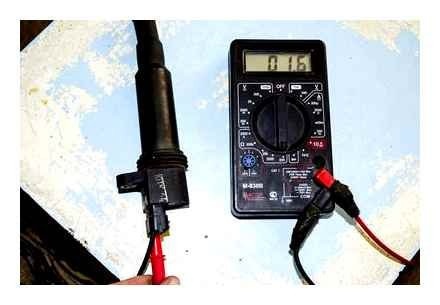

Итак, инструкция по проверке катушки зажигания мультиметром:





• Для начала: отключите минус на АКБ, ослабьте скобы, отсоедините провода катушки и очистите ее корпус. Если во время этого процесса были обнаружены серьезные повреждения, например, в виде серьезных трещин или царапин, лучше на этом этапе прекратить всю диагностику и переключиться на новую катушку. Здесь также необходимо акцентировать внимание автовладельцев на том, что каждая катушка имеет совершенно разные показатели сопротивления обмотки, энергии и длительности искры, ее тока и индуктивности первичной обмотки. В связи с этим рекомендую уточнить технические характеристики, указанные для конкретной катушки.
• Первый этап диагностики - проверка первичной обмотки. К его отрицательному и положительному контактам необходимо подключить мультиметр, предварительно установив на нем режим измерения сопротивления. Нетрудно догадаться, что характеристики того или иного автомобиля могут отличаться друг от друга, а потому лучше сразу вооружиться инструкцией по эксплуатации своего автомобиля, чтобы точно знать эти цифры. А вот среднее значение сопротивления, которым можно проехать, приведу еще раз: от 0,4 до 2,0 Ом. Если прибор показывает нулевое значение сопротивления, это подтверждение гипотезы о том, что в катушке произошло короткое замыкание. А если мультиметр показывает бесконечность, то причина, скорее всего, в обрыве цепи.
• Второй этап диагностики - проверка вторичной обмотки. Для этого мультиметр необходимо подключить к плюсовому контакту, а также к выводу с провода, который отличается высоким напряжением. Если говорить о катушках с пластинчатым сердечником, то их величина составляет 6-8 кОм. А для других типов этот параметр может превышать отметку 15 кОм.
• Параметр сопротивления в обоих случаях необходимо тщательно измерить, после чего полученные результаты нужно сравнить с соответствующими показателями нормы.

Катушка - довольно чувствительный автомобильный элемент, и даже малейшее отклонение от оптимальных характеристик может негативно сказаться на работе двигателя.

Также следует отметить, что анализируемый механизм относится к категории не подлежащих ремонту. Поэтому неисправность в нем никак не устранить - нужно сразу приобретать новое устройство.

Любой вид сбоя в работе катушки зажигания негативно сказывается на общей работе всего автомобиля. В результате его продолжительность сокращается. Забота о своем автомобиле - это искусство, которое нужно любить. Своеобразным подстилем в нем является диагностика катушки зажигания как очень важного механизма в общей конструкции автомобиля. Если владелец автомобиля не уверен в своих знаниях и умениях, то лучше доверить этот процесс кому-то другому: позвонить друзьям, знакомым или лучше сразу обратиться за помощью к мастеру. Но сегодня время, которое позволяет вам все осознавать. Итак, по этой теме вы можете найти много информации, не только текстовый план, но и множество видеороликов, в которых процесс проверки катушки демонстрируется во всех деталях. Так что ни в коем случае не стоит бояться попробовать это сделать, ведь судьба машины находится только в руках ее владельца.

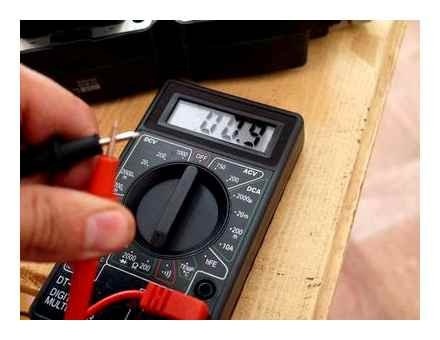

Мультиметр для проверки катушки зажигания

Инструменты и материалы

Для проведения искрового испытания не требуется специального оборудования, достаточно подготовить следующие инструменты и материалы:

• свечной ключ;
• плоскогубцы;
• рабочая свеча.

Этот инструмент незаменим. Кроме того, желательно иметь под рукой помощника.

Порядок действий

При проверке нужно получить искру. Для этого выполните следующие действия:

• Перед проверкой ключ зажигания необходимо повернуть в положение «0», чтобы избежать поражения электрическим током. Затем нужно проверить все соединения, в том числе на катушке и свечах зажигания, т.е сделать исправную всю электрическую цепь.
• Далее необходимо снять наконечник со свечи зажигания на 1-м цилиндре и соединить его с исправной свечой зажигания.
• Затем нужно взять наконечник щипцами и помассировать свечу. Свечной массаж

В этом случае юбку свечи необходимо прижать к металлической поверхности, не имеющей покрытия в виде краски или другого материала. Вы можете использовать мотор для массажа.

Помощник должен повернуть ключ зажигания в положение запуска, чтобы провернуть коленчатый вал на несколько оборотов с помощью стартера.

В этот момент катушка получит напряжение и начнет работать. При этом он будет излучать импульсы высокого напряжения, которые появляются в виде искры, прыгающей между контактами свечи зажигания. Яркая фиолетовая искра указывает на исправность устройства. Слабая оранжевая искра указывает на возможные проблемы с катушкой или проводкой. Если искры нет, возможно, неисправен модуль или обрыв в цепи проводки.

Если не известно, что свечи зажигания находятся в хорошем состоянии, свечу зажигания можно открутить от двигателя. Это можно сделать с помощью свечного ключа и выполнить указанные выше действия. Но в этом случае использованный штекер может быть неисправен, поэтому необходимо будет провести тест с другими штекерами, а также заменить наконечник. Это повысит вероятность того, что причина неисправности в катушке.

ЧИТАЙТЕ, поскольку триммер отличается от косы

Если в движке есть отдельные модули, просто поменяйте их местами для проверки. Например, модуль второго цилиндра ставится на первый, а с первого - на второй. Поменять местами нужно только модули, оставив проводку в цилиндре.

Учимся проверять катушку зажигания в домашних условиях

Причины, по которым машина не заводится, могут быть разными. Одна из них - неисправность катушки зажигания. Чтобы точно узнать, что машина из-за этого не заводится, нужно иметь возможность это проверить. В статье рассматриваются типы модулей, их конструктивные особенности, а также подробно рассказывается, как проверить катушку зажигания мультиметром, демонстрируется процесс проверки.

Типы и особенности конструкции катушек зажигания

Катушка зажигания, называемая модульной, присутствует во всех современных системах зажигания: контактных, бесконтактных и электронных. Его цель - преобразовать бортовой ток низкого напряжения от аккумуляторной батареи автомобиля в высокое напряжение. Высокое напряжение вызывает искру на электродах свечи зажигания, которая воспламеняет топливовоздушную смесь (ТВС).

Обычно катушка представляет собой трансформатор с двумя обмотками.

В зависимости от конструктивных особенностей выделяют три вида:

• индивидуальный;
• классика с общим дизайном;
• вдвое.

Все три типа имеют схожую конструкцию, отличий всего несколько. Итак, как только вы поймете, как проверить катушку зажигания, вы сможете применить эти знания ко всем типам. Можно сделать прибор для управления своими руками (автор видео электрика ВЧ).

Конструкция классического модуля включает первичную обмотку, внутри которой находится вторичная. Каждая из обмоток имеет по два проводника. Первичный питается от сети. На вторичной обмотке одна клемма имеет высокое напряжение и считается выходом, а вторая подключена к первичной обмотке. Вся конструкция помещена в герметичный корпус, на крышке которого вытянуты все кабели.

Двойной модуль имеет два ядра. Один внутренний, расположен в обмотке, второй - внешний, расположен над обмотками. Если классическая катушка имеет только один вывод для высокого напряжения, то двухконтактная катушка - два. Они одновременно генерируют искру для двух цилиндров.

Отдельная катушка устанавливается на отдельную свечу зажигания. Основная часть модуля состоит из витков медной проволоки, на которую подается первичное напряжение, и вторичной цепи, преобразующей входной ток. Обмотка, которая является первичной, расположена внутри вторичного преобразователя и имеет внутри нее сердечник. Высокое напряжение, генерируемое во вторичной обмотке, передается непосредственно на свечу зажигания с помощью наконечника, нажимной пружины и изолятора. Диод высокого напряжения используется для прерывания тока.

Все типы модулей характеризуются сопротивлением, которое различается для разных моделей механизма. Если значение сопротивления отличается от номинального, это свидетельствует о неисправности устройства.

Проблемы с двигателем могут возникнуть в результате отключения электроэнергии. В случае обрыва обмотки или короткого замыкания это выводит силовой агрегат из рабочего состояния. Все типы модулей не подлежат разборке, поэтому их невозможно отремонтировать. Чтобы убедиться, что прибор нуждается в замене, нужно знать, как проверить катушку зажигания.

Более точный контроль работы устройства можно осуществить с помощью специального оборудования, которым оснащены СТО, например, осциллографа. Проверить исправность катушки зажигания своими руками в домашних условиях можно двумя способами.

Тестирование искрой

проверить работоспособность искрой очень просто. Это также можно сделать на ходу, но это не гарантирует, что проблема связана с этим конкретным устройством.

Тестирование путем замера сопротивления

Проверить катушку зажигания можно и другим способом. Для этого вы можете использовать сопротивление как тестовую функцию. Во время теста измеряется сопротивление на обеих обмотках.

Как проверить зажигание на триммере: как проверить катушку зажигания на триммере, искру, свечу и т.д.
