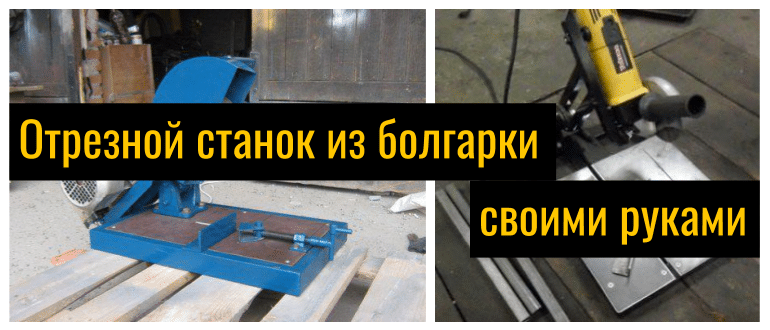

ТОП 6 чертежей на отрезной станок из болгарки своими руками: лучшие конструкции с описанием сборки





ТОП-6 чертежей помогут сделать отрезной станок из болгарки своими руками без ошибок и дополнительных затрат. Ответы на часто задаваемые вопросы, подсказки.

ТЕСТ:

можно ли сделать самодельную торцовочную пилу из угловых шлифовальных машин - проверочный тест с ответами на основе представленных материалов

1. Какие выключатели установлены для аварийной остановки машины?

а) руководство;

б) руки и ноги.

1. Какие угловые шлифовальные машины подходят для создания отрезного станка?

а) пневматические и электрические;

б) аккумуляторная.

1. Минимальная мощность электродвигателя болгарки для отрезного станка от болгарки:

а) 400Вт;

б) 900Вт.

1. Какие станки можно сделать на базе угловых шлифовальных машин?

а) обрезка, обрезка;

б) шлифование, фрезерование, заточка.

1. Где можно разместить болгарку в отрезном станке?

а) над столешницей;

б) под столешницу.

Ответы:

1. Правильный вариант - б). Педальные переключатели удобнее, так как работают быстро.
2. Теоретически мощности хватит на все три версии. На практике а) - используются электрические и пневматические модели. Аккумулятор для стационарной машины не нужен. Для пневматического срабатывания необходимо приобрести компрессор соответствующей мощности.
3. 900 Вт и более. Корректировка проводится, если планируется обработка деталей из относительно мягких материалов или на большой скорости.
4. Оба варианта верны. Мощная болгарка подойдет для создания различных станков домашнего и полупрофессионального уровня.
5. Доступны два варианта монтажа. Специалисты отдают предпочтение верху.

Шлифовальный станок с электрическим приводом выполняет множество различных рабочих операций. Для снижения трудозатрат при повышении точности его используют как основу для станка.

«Болгарка» - это распространенное название угловой шлифовальной машины (угловой шлифовальной машины). При смене лезвия это универсальное устройство трансформируется для резки, выполнения других рабочих операций.

Шлифовальные машины













Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения, изучите следующие факты:

1. без надежной фиксации детали вибрируют, увеличивая риск повреждения диска;
2. тяжелым инструментом сложно манипулировать с высокой точностью, соблюдая перпендикулярность реза;
3. возрастают сложности при обработке толстых изделий, при создании большой партии однотипных деталей;
4. если задействованы обе руки, вероятность травмы значительно возрастает.

Для решения обозначенных задач, повышающих производительность, необходима качественная машина. Он создается по следующему алгоритму:

• указать цель, объем работ;
• изучить чертежи заводских аналогов и самоделок, выбрать подходящий вариант;
• создать комплект конструкторской документации со списком необходимых закупок;
• выполнить монтаж по утвержденному проекту с проверкой работоспособности.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу сделать несложно, если закрепить болгарку под рабочим столом с прорезью. Необходимо продумать систему направляющих для высокоточного движения деталей.

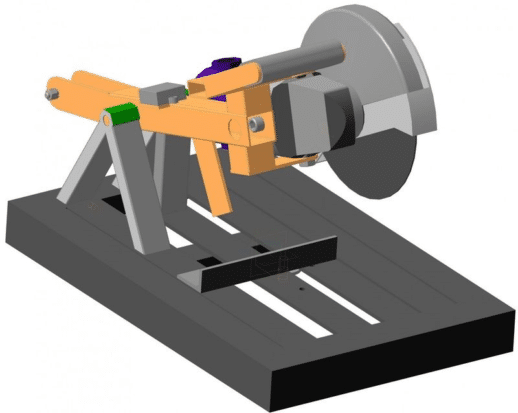

Картинка n. 1. Принципиальная схема

Посмотрите на изображение n. 1, как выглядит типичный обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что немного усложняет конструкцию. Эта схема имеет ряд преимуществ:

• простая и надежная фиксация заготовки;
• значительный вес голенища поможет снизить усилия при нарезке заготовок;
• при необходимости переносной электроинструмент разбирают для выполнения рабочих операций в штатном режиме.

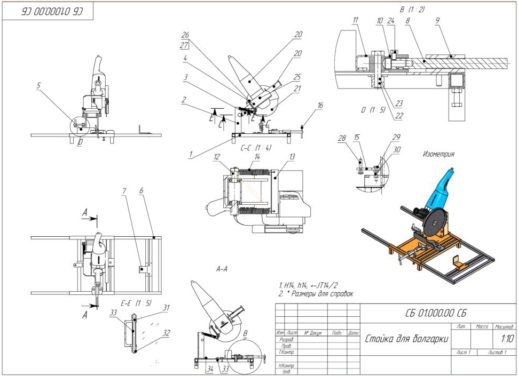

Картинка n. 2. Подставка для болгарки

Собирается такой силовой каркас из стандартных стальных уголков, квадратных труб. Сварные соединения прочнее. Но также допустимо создание сборной конструкции с помощью шурупов и гаек.

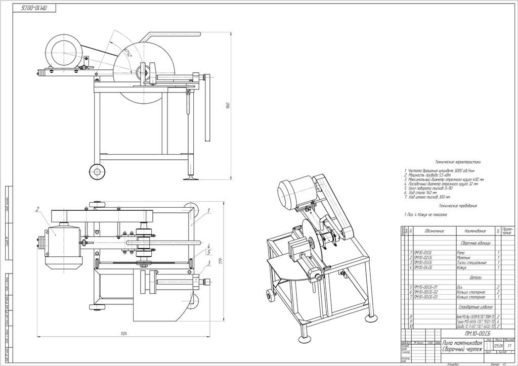

Рисунок № 3. Сборочный чертеж маятниковой пилы

Такую конструкцию можно использовать как образец для изготовления качественной шлифовальной машины по металлу. Оборудованный колесами, он облегчает перемещение тяжелого продукта.

Довожу до вашего сведения! В другие стойки необходимо установить винтовые опоры. С их помощью компенсируются неровности напольного покрытия.

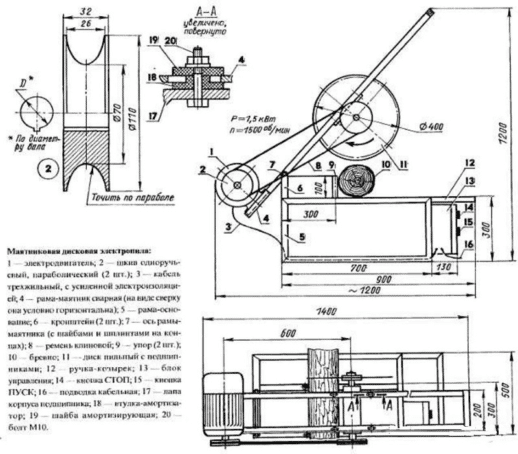

Картинка n. 4. Маятниковая циркулярная пила

На изображении показан пример деревообрабатывающего станка. Эта техника подходит для вырезания больших кусков. Необходимо выбрать болгарку достаточной мощности, чтобы хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электродвигателя, как на чертеже) закреплен груз. Вес и место установки выбираются исходя из личных потребностей и специфики проекта.

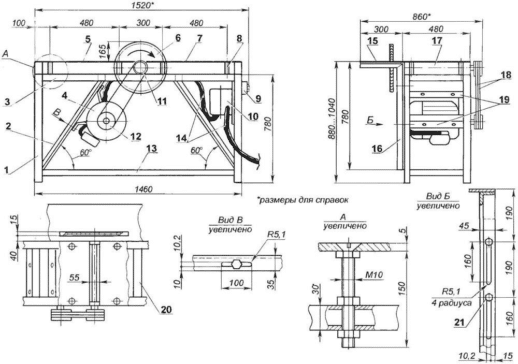

Изображение № 5. Циркулярная пила для рисования

Эту машину можно модернизировать для установки на нижнюю часть угловой шлифовальной машины. Если предполагается продольный распил дерева, то такое инженерное решение будет оптимальным.

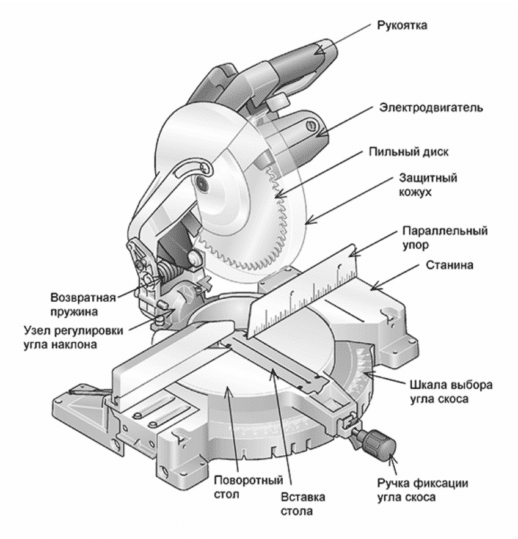

Картинка n. 6. Изготовление промышленной торцовочной пилы по дереву

Посмотрите на изображение n. 6. С его помощью можно создавать самые разные проекты своими руками. Рекомендуется обратить внимание на пружину, возвращающую рабочий агрегат в исходное состояние. Поворотный стол с измерительными приборами поможет вам создать машину с более высокими требованиями к допускам.

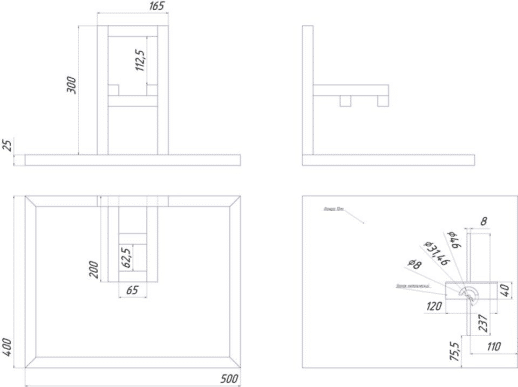

Картинка n. 7. Конструкция кровати

При изготовлении этой детали машины используется толстый металл. Это решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесного оборудования и повышает точность обработки.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Чтобы сделать машину самостоятельно, нужно выбрать дизайн, соответствующий вашим имеющимся навыкам и способностям. Проще всего собрать станок из заготовок, созданных по чертежам в мастерской, специализирующейся на металлообработке. В противном случае придется осваивать технологии сварки и приобретать необходимое оборудование.

Ниже представлен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После согласования параметров проекта закупаются необходимые материалы, заготовки, инструмент и сменные насадки. Список покупок определяется на основании подготовленного комплекта проектной документации. В этом случае соответствие действующим стандартам не требуется. Однако все важные данные должны быть указаны, как в предыдущих примерах.
2. Детали для силовой рамы нарезаются. Стол изготовлен из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника приваривается поперечный вал. Создавая этот узел, внимательно проверяйте перпендикулярность деталей.
4. Для крепления болгарки подойдет ручка в форме буквы «П». В его боковых частях просверливается отверстие под болты. С помощью этих креплений ручной инструмент жестко фиксируется на станине. Выберите достаточно прочную часть корпуса болгарки.
5. Дополнительное крепление снабжено металлическим зажимом. Все эти крепления усилены для повышения точности.
6. Подшипники поворотного узла запрессованы. Вместо типичных заводских сборок используются толстостенные стальные трубы подходящего внутреннего диаметра.
7. Собранные агрегаты закрепляются на оси с двух сторон.
8. К платформе с помощью сварки прикреплен маятник. Чтобы не повредить подшипники, рекомендуется ограничить повышение температуры. Для охлаждения используйте ткань, смоченную водой.
9. Приваривается блок с держателем болгарки. Установить угловую шлифовальную машину, защитные приспособления, возвратную пружину на месте.
10. Уточните качество конструкции, надежность крепления, функциональность маятника. Машина подключена, работа проверяется сначала на холостом ходу, а затем в рабочем режиме. Паз в доске прорезается диском соответствующей ширины.

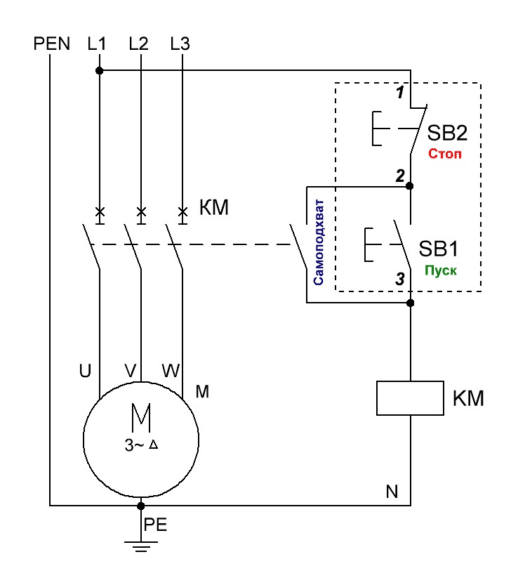

Рисунок № 8. Подключение магнитного пускателя с кнопками отключения и реле тепловой защиты

Посмотрите на рисунок n. 8. Вот схема подключения к чертежам, улучшающая защиту оборудования от перегрева. Это также полезно для быстрого аварийного отключения. Одна или несколько кнопок размыкания соответствующей цепи устанавливаются в удобном месте на корпусе станка. Также используются ножные переключатели.

Укрепление станка и другие средства защиты оператора

Надежная клетка для кормления - основа безопасности. Кроме того, они закрывают движущиеся агрегаты, предотвращая проникновение посторонних людей в рабочую зону. В процессе изготовления деталей используются защитные очки, маски, перчатки и другие средства индивидуальной защиты.

Помимо надежного усиления станка определенное положение болгарки служит для защиты оператора. В целях безопасности и предотвращения повреждения одежды он установлен так, чтобы луч искр во время работы был направлен в сторону, противоположную человеку.

Все 5 вариантов самодельных станков из болгарки разного назначения

Блок для инструментов этой категории очень мощный. Качественная шлифовальная машина отличается небольшими размерами, прочностью и устойчивостью к высоким нагрузкам. В некоторых моделях предусмотрена регулировка скорости. Современные угловые шлифовальные машины стандартно оснащены защитой от перегрева. Такие изделия - хорошая основа для изготовления самодельных станков различного функционального назначения.

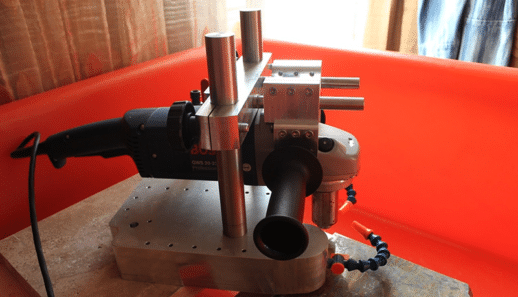

Картинка n. 9. Этот самодельный станок для поперечной резки подходит для обработки гранитных и мраморных плит

Токарный станок из болгарки

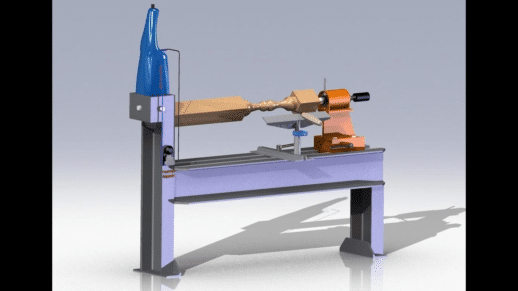

Картинка n. 10. Схема токарного станка по дереву из шлифовального круга

Здесь применяется стандартный дизайн. Единственный отличный агрегат - это устройство для передачи усилия на шпиндель. Переключение необходимо для регулировки скорости и крутящего момента в соответствующем диапазоне.

Самодельный фрезерный станок своими руками по дереву, другие виды оборудования

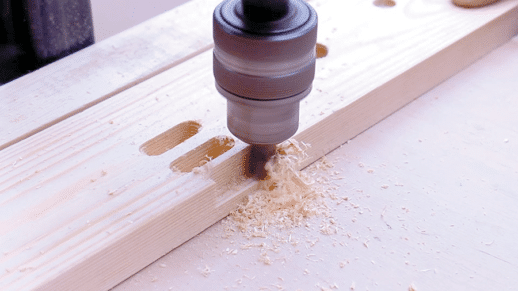

Рисунок № 11. Для ремонта разных инструментов фрезер по дереву своими руками необходимо оснастить универсальной головкой

Довожу до вашего сведения! Это приспособление можно закрепить на коленчатом валу после разборки штатной коробки передач.





Изображение № 12. Быстрое устранение неполадок

Посмотрите на изображение n. 12 показано, как можно собрать полноценную циркулярную пилу / циркулярную пилу из имеющихся инструментов за 15-20 минут. С его помощью обеспечить точную обработку деревянных заготовок проще, чем с помощью портативного электроинструмента.

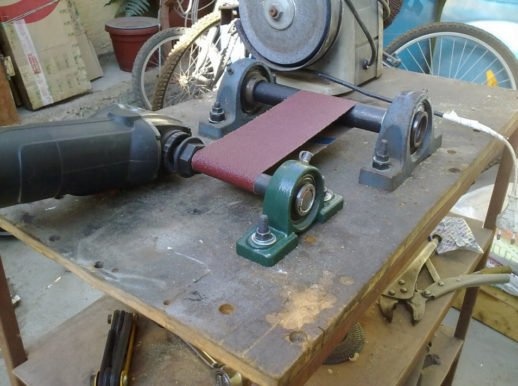

Картинка n. 13. По картинке несложно понять принцип работы и устройство плоскошлифовального станка

3 других станка: точильный, для заточки цепей и резки кирпича

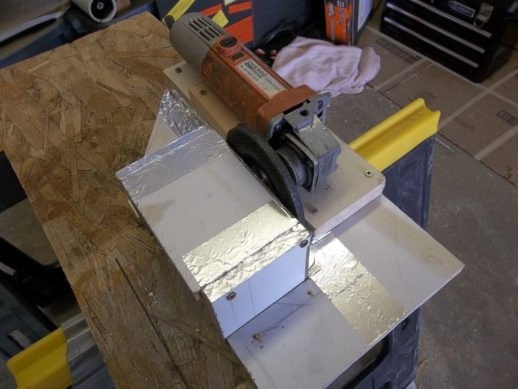

Картинка № 14. Шлифовальный станок

Здесь потенциально опасные зоны защищены от искр с помощью пленок. Временное, но недорогое и быстрое решение практической проблемы.

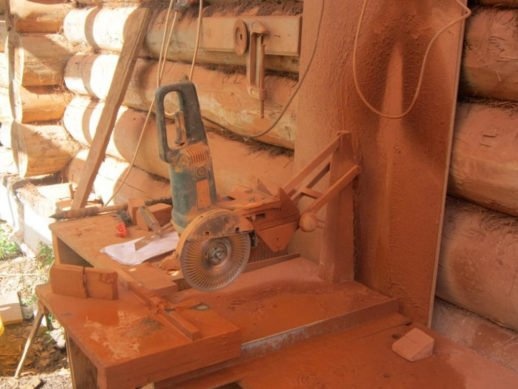

Фото № 15. Это оборудование, оснащенное подходящим ножом, используется для резки кирпича, керамической плитки, природного / искусственного камня

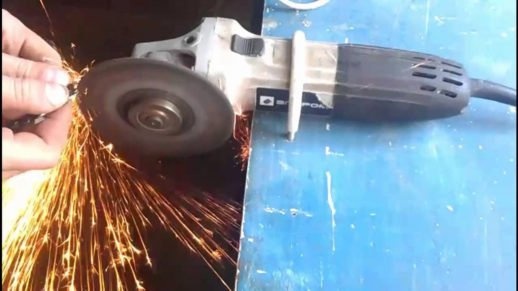

Картинка n. 16. Жесткое крепление к прочной столешнице превращает обычную болгарку в практичную точилку для цепей

ОЧЕНЬ ОПАСНО! В любом случае нельзя забывать о целевом назначении оборудования. Если вы делаете самодельный станок для резки металла, вам следует подумать об усилении конструкции. Обработка пластиковых и деревянных заготовок происходит с меньшими нагрузками.

Еще важно знать: 4 нюанса для правильного выбора болгарки, подходящей для распиловочного или циркуляционного станка

LBM выпускается с мощностью привода от 340 Вт до 2,5 кВт. Для увеличения крутящего момента на рабочем валу используются редукторы и увеличение оборотов до 10-12 тысяч в минуту. Выберите модель, подходящую для конкретного типа машины. Чтобы исключить быстрый износ, специалисты предлагают сделать небольшой запас и использовать оборудование с двигателем от 0,9 кВт и более.

Количество ручек и специальных приспособлений для выполнения ручных операций в данном случае значения не имеет. Однако полезны следующие компоненты и функции:

• защита мотора от пыли;
• регулярное регулирование скорости с автоматическим поддержанием заданного уровня;
• плавный старт;
• встроенная защита от перегрузки.

Станок для резки металла и дерева своими руками из болгарки

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом списке представлены бренды, технология которых получила высокие оценки обычных и профессиональных пользователей:

• Вудс. Он славится надежностью, продуманностью мелких элементов конструкции. Существенным ограничением является высокая стоимость даже в базовой комплектации.
• Hitachi изначально были дорогими. Но сегодня часть производства перенесена в Китай, что позволило снизить затраты. Некоторые модели не имеют автоматической стабилизации скорости под нагрузкой.
• Макита - разумное сочетание цены и качества. Все новые высокомощные модели оснащены эффективной защитой от перегрузок, что продлевает срок эксплуатации.

Как избежать 4 ошибок в процессе эксплуатации, шлифовальных/плоскошлифовальных и других станков

Чтобы машина долгое время выполняла свои функции, необходимо соблюдать следующие простые правила:

• Не увеличивайте нагрузку больше, чем ожидалось.
• Используйте правильные советы по замене, указанные в официальных инструкциях производителя.
• Своевременно удаляйте загрязнения, чтобы не нарушить работу механизма воздушного охлаждения.
• Поддерживайте идеальную электрическую изоляцию, устройства функциональной безопасности.

Как сделать очень точный с повышенными требованиями к допуску станок и другие ответы на 5 часто задаваемых вопросов

Вот рекомендации по наиболее частым тематическим вопросам:

1. Как сделать станок с повышенными требованиями к допускам?

В точках крепления угловых шлифовальных машин не используются амортизаторы для снижения шума и вибрации, чтобы не снижать точность. Все движущиеся части спроектированы так, чтобы сохранять геометрию в течение долгого времени.

1. Из какого материала сделана платформа?

С деревом легче работать, чем с металлом, поэтому из этого материала можно сделать стол и многие другие детали.

1. обязательно ли использовать болгарку мощностью 1,5 кВт и более?

Увеличение энергозатрат не всегда оправдано. Точный расчет производится с учетом необходимых оборотов / крутящего момента.

1. Какие детали можно повредить при увеличении частоты рабочего вала?

Слишком быстрая резка может повредить полимер и другие детали.

1. Следует ли использовать защитные очки при обработке деталей на станке?

Для безопасной работы необходимо использовать средства индивидуальной защиты, даже если поток искр направлен «от вас».
